Подробная информация о продукте:
|
| длина волны: | 1270nm к 1610nm | Рабочий потенциал: | 1.2V |
|---|---|---|---|
| Ошибка сопровождения: | -1,5 | dB 1,5 | Течение порога: | 8mA |
| Сила волокна соединяя: | 1.5mW | Течение монитора: | 500uA |
| Выделить: | Подсистема CWDM оптически,Подсистема TOSA оптически,оптически подсистема 1270nm |
||

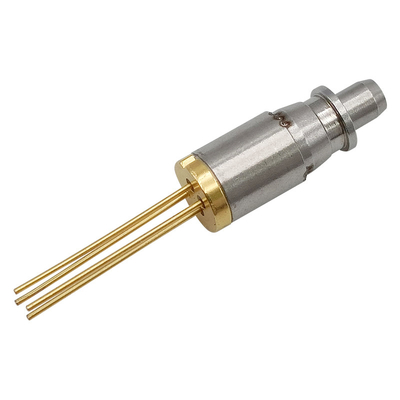

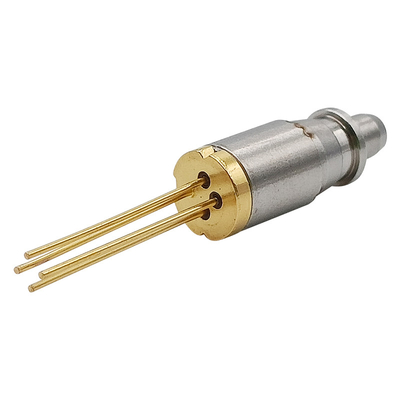

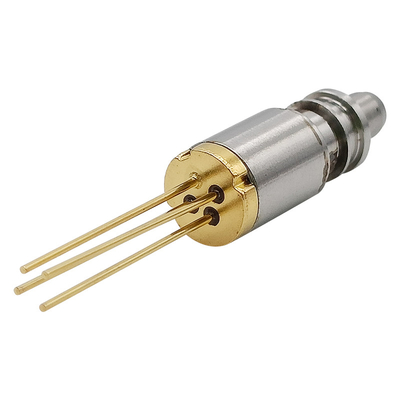

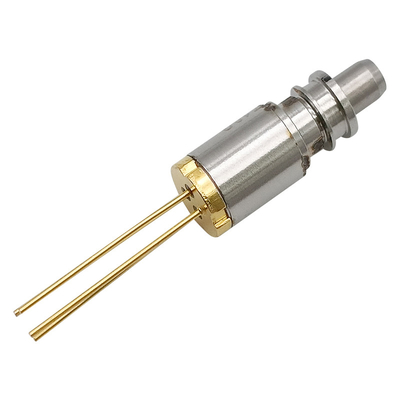

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm к 1610nm
Описание:
Серии TOSA-Cxxxx-DFB-10G-LC модули лазерного диода 1550nm InGaAsP/InP MQW-DFB конструированные для систем коммуникаций оптического волокна. Эти модули подсистема передатчика оптически с течением низкого порога и высокая эффективность на высокой температуре, идеально соответствующей для применений короткой достигаемости, тарифов данных от 155M к 2.5G с амортизатором интегрированным внутрь.
Лазерный диод установлен в пакет φ5.6mm коаксиальный интегрированный с PD монитора InGaAs, однорежимное волокн-заштырит и разделенный рукав для оптически соединителя с ferrule φ1.25mm. И мы можем также обеспечить 2 типа соединителя волокн-заштырим крышку.
Упорядочение информации: (Стандартная версия *Note1)
| Номер детали. | Соединитель Тип |
Тариф данных | Тип Pin | Сила | λ *Note2 (nm) |
Амортизатор |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Двойной этап |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Одиночный этап |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Двойной этап |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Одиночный этап |
*Note1: Для больше упорядочения информации, пожалуйста сошлитесь продажи номенклатуры и контакта OSM.
*Note2: Для детальной длины волны CWDM, пожалуйста сошлитесь следующая таблица.
Абсолютный максимум оценок
| Параметр | Символ | Оценки | Блок |
| Температура хранения | Tstg | -40~+85 | ℃ |
| Работая температура случая | Верхняя часть | 0~+70 | ℃ |
| Пропускной ток (LD) | IFD | 150 | мамы |
| Обратное напряжение (LD) | VrL | 2 | V |
| Обратное напряжение (PD) | VrP | 20 | V |
| Обратное настоящее (PD) | IrP | 2 | мамы |
| Паяя температура (<10s> | Stemp | 260 | ℃ |
Электрические и оптически характеристики:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, если не указано иное.)
| Параметр | Символ | Условие | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | Ith | CW | — | 8 | 15 | мамы |
| Сила волокна соединяя | Pf | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Рабочий потенциал | Vf | CW, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Эффективность наклона | Se | CW, среднее (Ith к Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Пиковая длина волны | λp | CW | (*3) | nm | ||
|
Температура длины волны Coeff |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Бортовое подавление режима коэффициент |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Время восхода | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | ns | |
| Время падения | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Ошибка сопровождения | ΔPf |
Владение Im (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | dB |
| Течение монитора | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Течение монитора темное | Id | VrP=5V | — | — | 10 | nA |
| Емкость монитора | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Повторимость соединителя | — | -1 | — | 1 | dB | |
|
Оптически изоляция |
— | Одиночный этап | 30 |
dB |
||
| — | Двойной этап | 40 | ||||
Серия пакета TOSA:
