Подробная информация о продукте:
|
| Пропускной ток (LD): | 150mA | Обратное напряжение (LD): | 2V |
|---|---|---|---|
| Обратное напряжение (PD): | 20V | Обратное настоящее (PD): | 2mA |
| Течение порога: | 8mA | Сила волокна соединяя: | 1.5mW |
| Выделить: | Подсистема TOSA оптически,Подсистема LC оптически,подсистема передатчика 10G оптически |
||
SDH Datatelecom LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G видео- SONET
Описание:

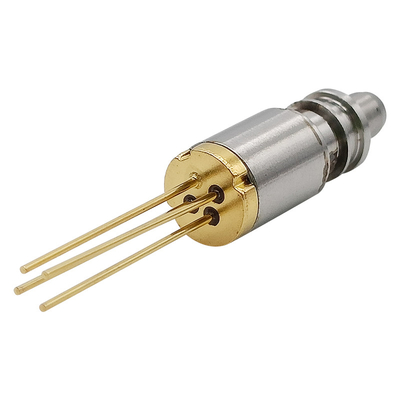

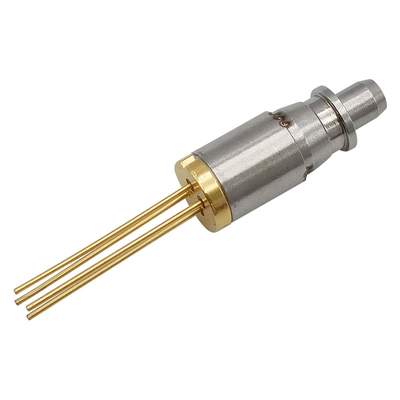

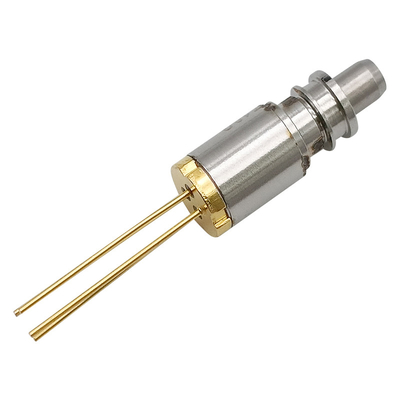

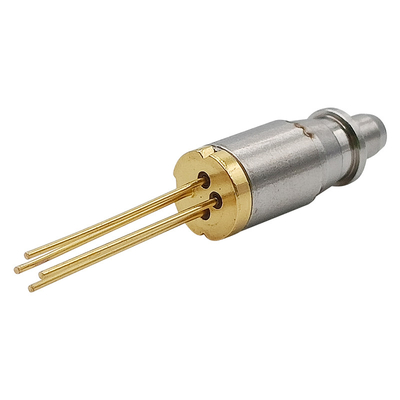

Серии TOSA-1310-FP-3G-LC-10km модули лазерного диода 1310nm InGaAsP/InP MQW-DFB конструированные для систем коммуникаций оптического волокна. Эти модули подсистема передатчика оптически с течением низкого порога и высокая эффективность на высокой температуре, идеально соответствующей для применений короткой достигаемости тарифов данных от 155M к 2.5G.
Лазерный диод установлен в пакет Ǿ5.6mm коаксиальный интегрированный с PD монитора InGaAs, однорежимное волокн-заштырит и разделенный рукав для оптически соединителя с ferrule Ǿ1.25mm. И мы можем также обеспечить 2 типа соединителя волокн-заштырим крышку. Не изолировано одно керамический изолировано, другое. Однако, изолирован оптически соединитель с Ǿ2.92mm керамический и волокн-заштырит крышку.
Упорядочение информации:
| Номер детали. | Тип соединителя | Тип Pin | Сила | Тариф данных | Амортизатор |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Никакие |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Одиночный этап |
*Note1: Для больше упорядочения информации, пожалуйста сошлитесь номенклатура и свяжитесь мы.
Абсолютный максимум оценок:
| Параметр | Символ | Оценки | Блок |
| Температура хранения | Tstg | -40~+100 | ℃ |
| Работая температура случая | Верхняя часть | -40~+85 | ℃ |
| Пропускной ток (LD) | IFD | 150 | мамы |
| Обратное напряжение (LD) | VrL | 2 | V |
| Обратное напряжение (PD) | VrP | 20 | V |
| Обратное настоящее (PD) | IrP | 2 | мамы |
| Паяя температура (<10s> | Stemp | 260 | ℃ |
*Note: Превышение любое одного из этих значений может разрушить прибор немедленно.
Электрические и оптически характеристики:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, если не указано иное.)
| Параметр | Символ | Условие | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | Ith | CW | — | 8 | 15 | мамы |
| Сила волокна соединяя | Pf | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Рабочий потенциал | Vf | CW, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Эффективность наклона | Se | CW, среднее (Ith к Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Пиковая длина волны |
λp |
CW | 1290 | 1310 | 1330 | nm |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Бортовое подавление режима коэффициент |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Время восхода | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | ns | |
| Время падения | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Ошибка сопровождения | ΔPf |
Владение Im (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | dB |
| Течение монитора | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Течение монитора темное | Id | VrP=5V | — | — | 10 | nA |
| Емкость монитора | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Повторимость соединителя | — | -1 | — | 1 | dB | |
|
Оптически изоляция |
— |
Одиночный этап | 30 |
dB |
||
| Двойной этап | 40 |
Серия пакета TOSA:
Штыревая идентификация:
