Подробная информация о продукте:
|
| Название продукта: | 10G EML TOSA | Длина волны (nm): | 1550nm |
|---|---|---|---|
| Работая Temp. (℃): | 0 -75℃/-40 - 85℃ | Сила @25℃ выхода: | >3.2mW |
| Пропускной ток: | <125ma> | Ключевые слова: | 10G 1550nm EML TOSA |
| Выделить: | оптически подсистема 1550nm,оптически подсистема 10G,TOSA LC оптически |
||

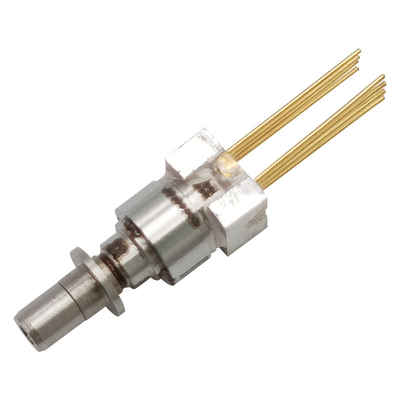

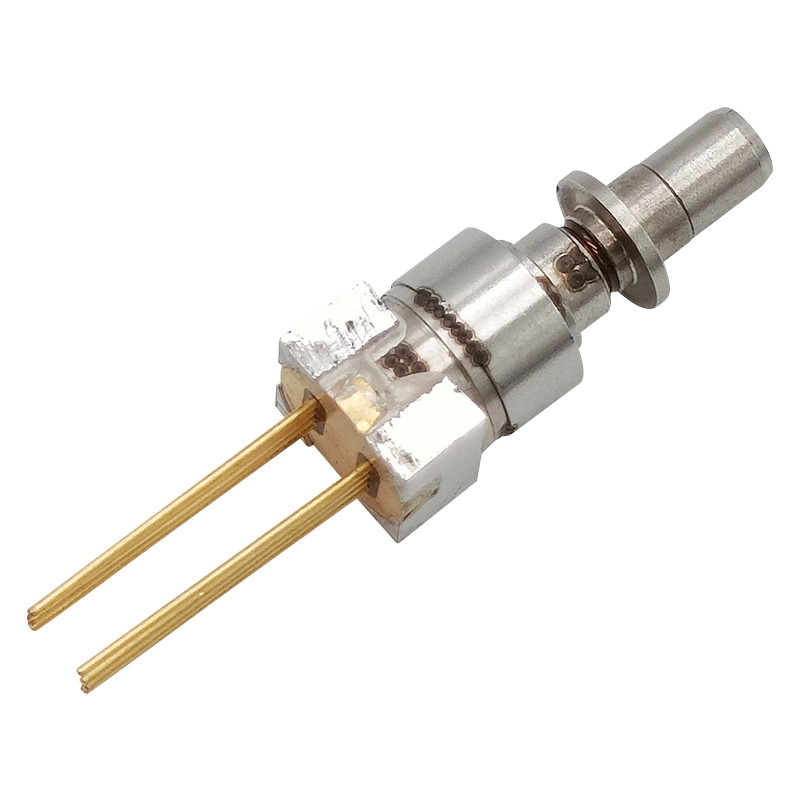

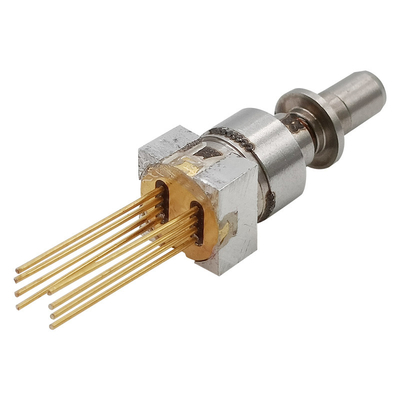

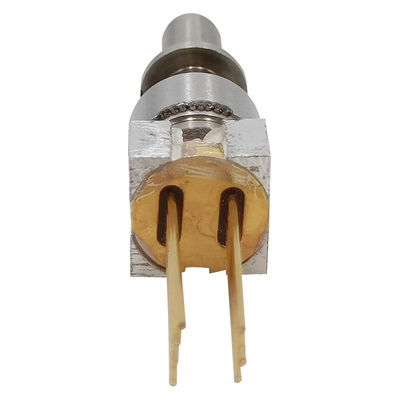

SDH Datatelecom LC TOSA 1550nm EML 10G SONET
Абсолютный максимум оценок
(Tc=25±3℃, если не указано иное)
| Параметр | Символ | MIN. | Тип | Максимальный. | Блок |
| Температура хранения | Tstg | -40 | --- | 85 | ℃ |
| Работая температура случая | Верхняя часть | 0 | --- | 70 | ℃ |
| Обратное напряжение (LD) | VRL | --- | --- | 2 | V |
| Обратное напряжение модулятора/демодулятор | VMR | --- | --- | 5 | V |
| Пропускное напряжение модулятора/демодулятор | VMF | --- | --- | 1 | V |
| Обратное напряжение фотодиода | VRPD | --- | --- | 20 | V |
| Пропускное напряжение фотодиода | VFPD | --- | --- | 0,8 | V |
| Пропускной ток (LD) | IFL | --- | --- | 125 | мамы |
| Руководство паяющ) (температуры/(время) | --- | --- | --- | 260/10 | ℃/Sec |
| Термоэлектрическое более крутое течение | ITEC | --- | --- | 0,6 | |
| Термоэлектрическое более крутое напряжение тока | VTEC | --- | --- | 1 | V |
| Напряжение тока термистора | VTh | --- | --- | 5 | V |
| Течение термистора | ITh | --- | --- | 2 | мамы |
| (Термистор) ℃ Resistance@25 | RTh | --- | 10 | --- | KΩ |
| Константа b термистора | B | 3800 | --- | 4000 | V |
| (EAM) напряжение смещения центральной точки EA | VEA | --- | -0,8 | --- | V |
| (EAM) напряжение тока модуляции P-P | Vp-p | --- | 2,2 | --- | V |
Передатчик
(Если не указано еще, спецификации ниже определены на TC=25±3℃)
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание |
| Сила выхода оптически | Pf | 3,2 | --- | --- | mW | CW, Iop= 70 мам, 50℃, Vea =0V |
| Течение порога | Ith | --- | --- | 30 | мамы | CW |
| Разбивочная длина волны | λc | 1530,8 | --- | 1564,2 | nm | CW, 50℃, мамы Iop =70, |
| Ширина спектра (- 20dB) | △λ | --- | --- | 1,0 | nm | CW, мамы Iop =70 |
| Бортовое подавление режима Коэффициент |
SMSR | 35 | --- | --- | dB | CW, Iop = 70mA |
| Рабочий потенциал | Vop | --- | 1,2 | 1,8 | V | CW, Iop= 70mA, 50℃, Vea =0V |
| Течение монитора | Imon | 0,5 | --- | 1,5 | мамы | CW, Iop= 70mA, 50℃, Vea =0V |
| Течение монитора темное | Id | --- | --- | 100 | nA | Vrd=5V |
| Ошибка сопровождения | TE | -1 | --- | 1 | dB | 0℃/+25℃, +25℃/+70℃ |
План пакета TOSA:
