Подробная информация о продукте:
|
| Название продукта: | 3G SDI РОЗА | длина волны: | 1310nm |
|---|---|---|---|
| Чувствительность: | <-22dbm> | Перегрузка: | 0dBm |
| OEM/ODM: | Поддержанный | Оптически сила: | <5dBm |
| Выделить: | Подсистема приемника CATV оптически,Подсистема приемника TIA оптически,LC РОЗА |
||

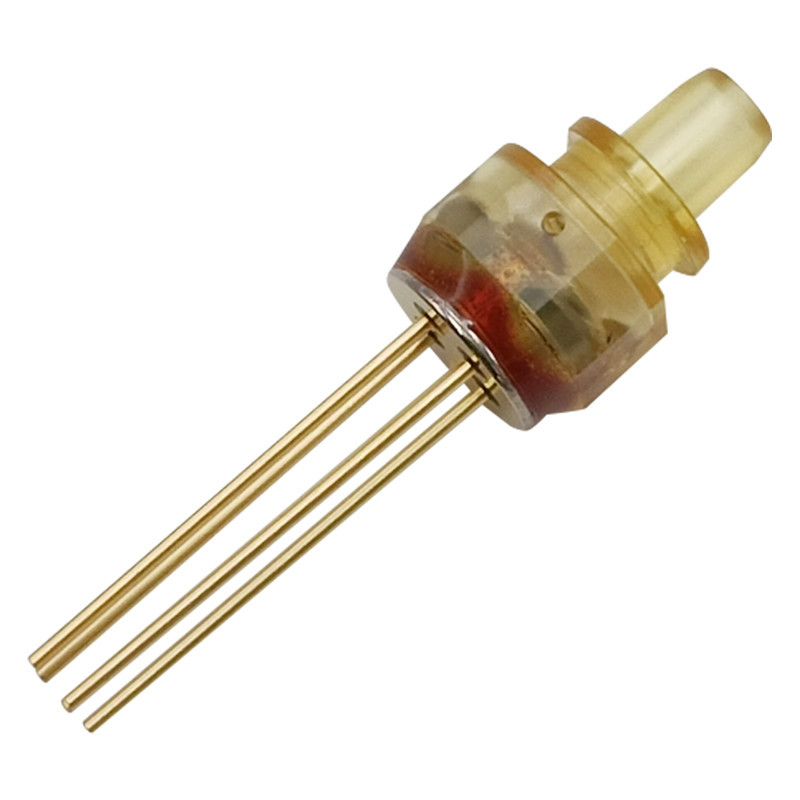

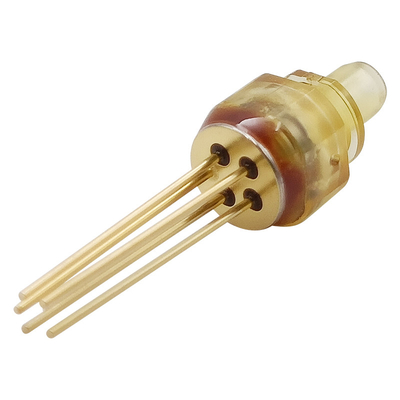

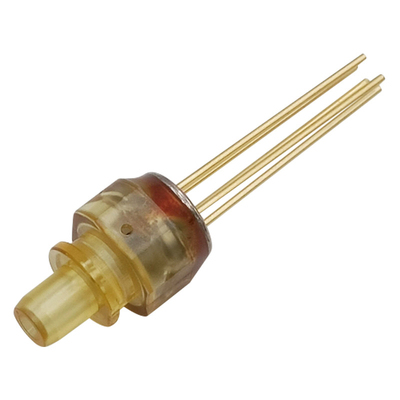

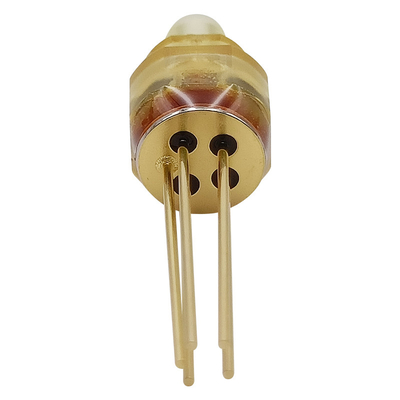

приемник LC РОЗА PIN TIA 3G видео- CATV
Особенности
Применения
Описание
Это РОЗА основанное на К 3G, 5 штырь PIN-TIA. Продукт конструирован для тарифов данных SD-SDI, HD-SDI и 3G-SDI. Фотодиод установлен в пакет низкой емкости коаксиальный интегрированный со штепсельной розеткой.
Абсолютный максимум оценок:
| Параметр | Символ | MIN. | Максимальный. | Блок |
| Температура хранения | Tstg | -40 | 100 | ℃ |
| Рабочая температура | Верхняя часть | -40 | 85 | ℃ |
| Напряжение тока электропитания | VP | -0,5 | 4 | V |
| Оптически сила | Pin | - | 5 | dBm |
| Паяя температура/время | - | 260/10 | °C/S |
Электрические и оптически характеристики:
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие испытаний |
| Работая длина волны | λ | 1100 | 1310 | 1650 | nm | |
| Подача напряжения | V | V | ||||
| Поставка настоящая | Icc | 41 | 52 | мамы |
Vcc=3.3V, p = 0 w, RL =50 |
|
| Оптически сила | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
Высокочастотный Ширина полосы частот (- 3dB) |
BW | 2,1 | 3 | GHz | RL = 50 | |
|
Низкочастотный Ширина полосы частот (- 3dB) |
BW1 | 500 | КГц | RL = 50 | ||
|
Чувствительность |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, Волокно ER=9-10dB SM |
||
| Время подъема/падения | Tr/Tf | 150/150 | ps | |||
|
Сила перегрузки |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Сопротивление выхода | Ro | 50 | Ω | |||
| Наклон RSSI | 0,9 | 1,0 | 1,1 | mA/mA | ||
| Смещение RSSI | 0 | 25 | 200 | nA | ||
| Предел линеарностей RSSI | 1,0 | мамы |
Штыревая идентификация:
Серия пакета штепсельной розетки:
