Подробная информация о продукте:
|
| Название продукта: | модуль Двойн-приемника 12G BiDi | Тип модуля: | SFP+ 2RX в 1 волокне |
|---|---|---|---|
| длина волны: | 1270nm-RX1/1330nm-RX2 | Тип соединителя: | Симплексный LC |
| Расстояние кабеля: | 10km | MSA/Non MSA: | Не MSA |
| Ключевые слова 1: | двойной модуль приемников 1270nm/1330nm | Ключевые слова 2: | Двойные приемники BiDi 12G видео- SFP |
| Выделить: | стандарт smpte 12g sdi,smpte 12g sdi,SMPTE SFP |
||
приемники SFP BiDi 12G SDI двойные один соединитель не MSA Pinout LC симплекса волокна 10km
Функциональная спецификация
| Номер детали | GTS-B239A-10DCRR | Тариф данных | 11.88Gb/s |
| Категория продукта | Модуль Двойн-приемника 12G-SDI | MSA/Non-MSA | Не MSA |
| Тип пакета | SFP+ двухнаправленное 2Rx | Температура | 0 к 70°C (32 к 158°F) |
| Длина волны | 1270nm-Rx1/1330nm-Rx2 | Максимальная длина волокна | 10km |
| Соединитель волокна | Симплексный LC | Тип волокна | SMF |
| Тип передатчика | N/A | Тип приемника | PIN |
| Напряжение тока электропитания | 3.3V | Поставка настоящая | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Перегрузка Rx | >1.0dBm |
| DOM | Поддержка как дефолт | Время гарантии | 36-month |
| OEM/ODM | Поддержанный | Вес | 0.025kg |
| Протоколы | ST 259 SMPTE, ST 344 SMPTE, SMPTEST292-1/2, SMPTEST 424, ST 2081-1 SMPTE и ST 2082-1 SMPTE | ||
Описание

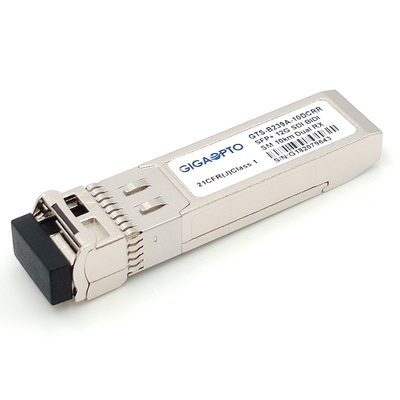

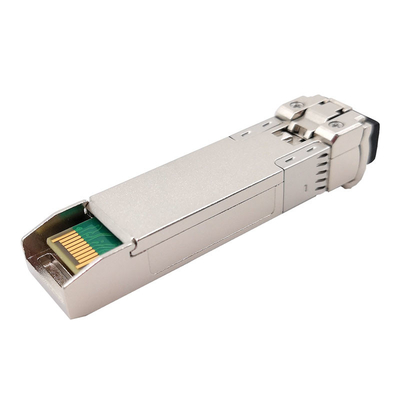

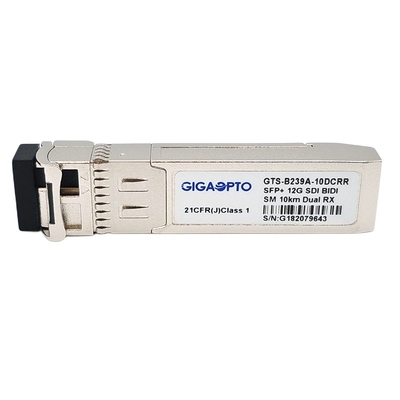

GTS-B239A-10DCRR Gigaopto модуль двухнаправленного двойн-приемника оптически конструирован для видео- связей вещательной сети 12G-SDI достигают до 10km над однорежимным волокном (SMF).
Оно интегрировало фотодиод 2 в одно BOSA и может быть раскрыто в одном волокне для того чтобы получить решение с симплексными соединителями LC.
Модуль приемника уступчив с ST 2082-1 SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI), и ST259 (SD-SDI).
Цифровые диагностические контролируя функции в реальном времени доступны через I2C, как не выполнено обязательство SFF-8472.
Особенности
Модуль Двойн-приемника SD/HD/3G/6G/12G-SDI SFP
ST 259, ST 292-1, ST 424, ST-2081 и ST-2082 совместимые
Приложение металла для более низкого EMI
приемники PIN 2-channel без передатчика
Расстояние до 10km
Поддерживает картины SDI патологические для SD-SDI, HD-SDI, 3G-SDI, 6G-SDI и 12G-SDI
Симплексный соединитель LC
С reclocker в модуле
Одиночное электропитание 3.3V
Горяч-pluggable след ноги SFP
Работая температура случая: 0 к +70°C
RoHS-6 уступчивое и неэтилированное
Применение
Серийная система передачи волокна цифров для сигналов ST 259 SMPTE, ST 344 SMPTE, SMPTEST292-1/2, SMPTEST 424, ST 2081-1 SMPTE и ST 2082-1 SMPTE
Интерфейсы обслуживания UHDTV/HDTV/SDTV
Определение PIN
