Подробная информация о продукте:
|
| Название продукта: | 1.5G CATV BOSA | длина волны: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| Тариф данных: | 1.5Gbps | Работая Temp. (℃): | 0 -75℃/-40 - 85℃ |
| Сила выхода: | 1 mW | Responsivity: | 0.8A/W |
| Выделить: | Отрезок провода FC APC,Отрезок провода WDM APC,1310nm отрезок провода SC APC |
||

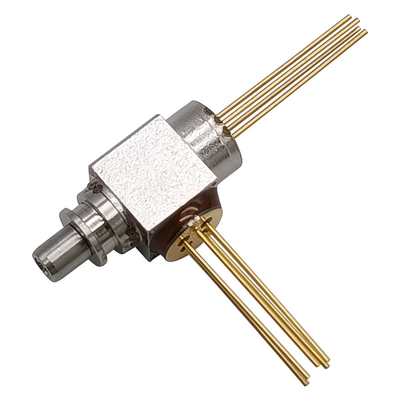

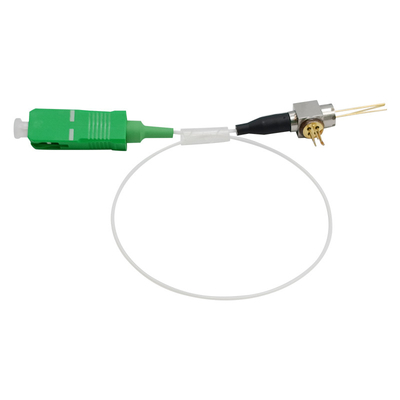

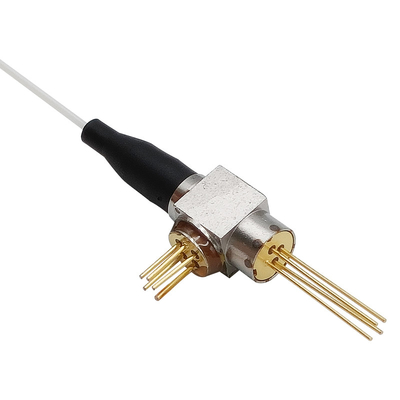

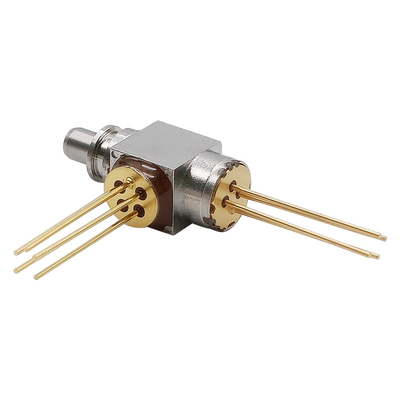

отрезок провода TX 1550nm RX 1310nm ST FC APC SC штепсельной розетки WDM BOSA LC 1.5G CATV
Особенности:
Применения:
Абсолютный максимум оценок
| Параметр | Символ | Оценки | Блок |
| Температура хранения | Tstg | -40~+85 | ℃ |
| Работая температура случая | Верхняя часть | -40~+85 | ℃ |
| Относительная влажность деятельности | 85 | % | |
| Пропускной ток (LD) | IFD | 150 | мамы |
| Обратное напряжение PD монитора (LD) | VrL | 2 | V |
| Обратное напряжение PD монитора (PD) | VrP | 20 | V |
| Течение обратного PD монитора (PD) | IrP | 2 | мамы |
| Пропускной ток PD | IFD | 10 | мамы |
| Обратное напряжение PD | Vpd | 50 | V |
| Паяя температура (<10s> | Stemp | 260 | ℃ |
Электрические и оптически характеристики – передатчик
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, если не указано иное.)
| Параметр | Символ | Условие | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | Ith | CW | — | 8 | 15 | мамы |
| Сила выхода (после соединенный) | Pf | CW, If=Ith+20mA | 0,5 | 1 | 2 | mW |
| Рабочий потенциал | Vf | CW, Tc=-40~+85℃ | — | — | 1,6 | V |
| Эффективность наклона | Se | CW, среднее | 0,025 | 0,05 | 0,1 | mW/mA |
| Пиковая длина волны | λp | CW | 1530 | 1550 | 1570 | nm |
| Подъем и время падения | tr, tf |
Ib=Ith, PL=1.5mW, 20~80% |
— | — | 0,15 | ns |
| Течение монитора (PD) | Im | CW, PL=1.5mW, VRD=1V | 100 | 200 | — | uA |
| Темное настоящее (PD) | Id | VRD=5V | — | — | 10 | nA |
| Емкость (PD) | Ct | VRD=10V, f=1MHz | — | 10 | 20 | pF |
| Повторимость соединителя | — | — | -1 | — | 1 | dB |
| Изоляция длины волны | — | — | 15 | — | — | dB |
|
Оптически изоляция |
— | Одиночный этап | 30 | — | — |
dB |
| — | Двойной этап | 40 | — | — |
Электрические/оптически спецификации – приемник
| Параметр | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок |
| Диапазон длины волны обнаружения | λ | - | 1260 | 1575 | nm | |
| Активный диаметр | DA | - | — | 75 | — | μm |
|
Responsivity |
R |
VR= -5V@1310nm | — | 0,80 | — | A/W |
| VR= -5V@1550nm | — | 0,85 | — | A/W | ||
| Потеря возвращения | RL | — | -50 | — | dB | |
| Темное течение | Id | VR = 5V | — | 0,1 | 1 | nA |
| Емкость | Cp | VR = 5V | — | 0,6 | 0,7 | pF |
| Ширина полосы частот | BW | VR=5V | 2 | — | — | GHz |
Штыревая идентификация
Размер пакета
