Подробная информация о продукте:
|
| Название продукта: | Модуль приемопередатчика SDI SFP | Ширина полосы частот: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Разбивочная длина волны: | 1310nm | Оптически компоненты: | FP/PIN |
| Соединитель: | Дуплекс LC | Расстояние кабеля: | 2km |
| Гарантия: | 3-летний | Ключевые слова 1: | 3G SDI SFP 2km, OEM SDI SFP |
| Ключевые слова 2: | Приемопередатчик SMPTE 3G SFP |

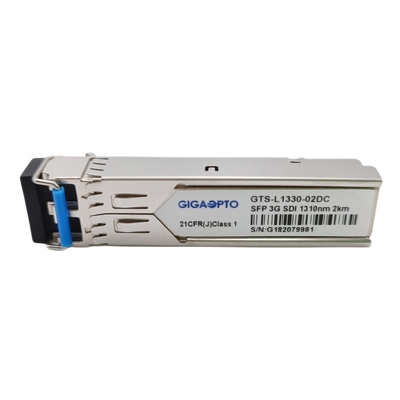

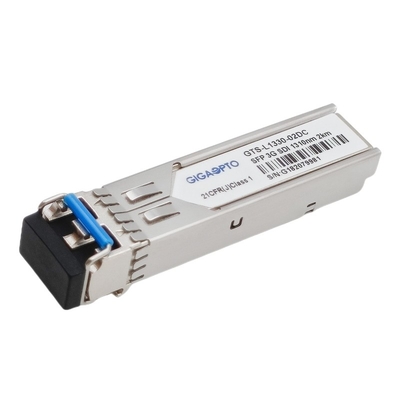

Передатчик приемопередатчика 1310nm 2km двойные LC SMPTE 3G SDI SFP оптически + модуль приемника MSA Pinout
Функциональная спецификация
| Название продукта | Приемопередатчик SMPTE 3G SFP | Ширина полосы частот | 50Mbit/s - 2.97Gbit/s |
| Тип модуля | Передатчик + приемник | MSA/Non-MSA | MSA |
| Форм-фактор | SFP | Диапазон температур | Коммерчески/промышленный |
| Разбивочная длина волны | 1310nm | Максимальная достигаемость | 10km |
| Соединитель волокна | Двойной LC | Тип волокна | SMF |
| Тип передатчика | FP | Тип приемника | PIN |
| Сила передатчика | -8 | 0dBm | Чувствительность Rx (SD-SDI) | < -16dBm=""> |
| Чувствительность Rx (HD-SDI) | < -15dBm=""> | ||
| Чувствительность Rx (3G-SDI) | < -14dBm=""> | ||
| Коэффициент вымирания | > 5dB | Перегрузка приемника | > -3dBm |
| Расход энергии | ≤1W | Время гарантии | 3 лет |
| DOM/DDM | Поддержка как дефолт | OEM/ODM | Да |
| Видео- патологическая поддержка картин | Тарифы SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийные | ||
| Соответствие | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Описание
Модуль приемопередатчика GTS-L1330-10DC SMPTE 3G SDI Gigaopto видео- конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps над связью до 2km передачи однорежимного волокна максимальной, и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных. Модуль полно уступчив с SMPTE 297M-2006.
Приемопередатчик состоит из 3 разделов: передатчик лазера FP, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Это 3G SDI SFP совместимо с согласованием Мульти-источника SFP (MSA). Цифровые диагностические контролируя функции в реальном времени доступны через I2C, как не выполнено обязательство SFF-8472.
Особенности
Применение
Определение PIN
приемопередатчик 3G SDI SFP, 1310nm FP+PIN, 2km двойной LC, MSA Pinout, SD/HD/3G SDI
