Подробная информация о продукте:
|
| Название продукта: | Модуль приемопередатчика 3G-SDI SFP | Битовая скорость: | 3Gbps |
|---|---|---|---|
| длина волны: | 1310nm | Соединитель: | Дуплекс LC |
| Максимальное расстояние: | 10km | DOM: | Поддержанный |
| Гарантия: | 3-летний | Ключевые слова: | 3G-SDI SFP 10KM |
| Выделить: | SMPTE видео- SFP,SMF видео- SFP,Приемопередатчик SDI SMPTE |
||

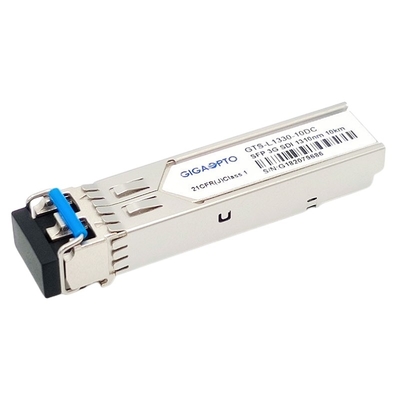

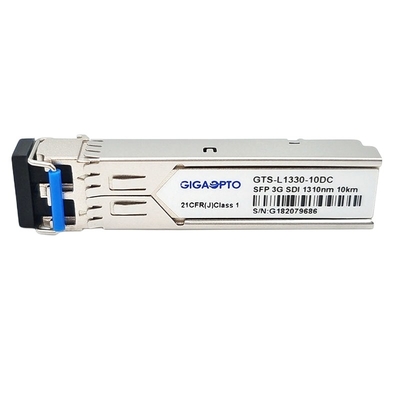

Передатчик SMPTE 3G SDI SFP 1310nm 10km двойные LC оптически + модуль MSA Pinout приемопередатчика приемника
Описание
Модуль приемопередатчика GTS-L1330-10DC SMPTE 3G SDI Gigaopto видео- конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps над связью до 10km передачи однорежимного волокна максимальной, и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных. Модуль полно уступчив с SMPTE 297M-2006.
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячим возможности штепсельной вилки, согласованию Мульти-источника SFP (MSA) и SFF-8472 уступчивому.
Функциональная спецификация
| Название продукта | 3G SDI LR SFP | Ширина полосы частот | 50Mbit/s - 2.97Gbit/s |
| Тип модуля | Передатчик + приемник | MSA/Non-MSA | MSA |
| Форм-фактор | SFP | Диапазон температур | Коммерчески/промышленный |
| Разбивочная длина волны | 1310nm | Максимальная достигаемость | 10km |
| Соединитель волокна | Двойной LC | Тип волокна | SMF |
| Тип передатчика | Лазер DFB | Тип приемника | Фотодетектор PIN |
| Сила передатчика | -7 | dBm -2 | Чувствительность Rx (SD-SDI) | < -16dBm=""> |
| Чувствительность Rx (HD-SDI) | < -15dBm=""> | ||
| Чувствительность Rx (3G-SDI) | < -14dBm=""> | ||
| Коэффициент вымирания | > 5dB | Перегрузка приемника | > -3dBm |
| Расход энергии | ≤1W | Время гарантии | 3 лет |
| DOM | Поддержка как дефолт | OEM/ODM | Да |
| Видео- патологическая поддержка картин | Тарифы SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийные | ||
| Соответствие | SFP MSA, SFF-8472, RoHS | ||
Особенности
Применение
Определение PIN
