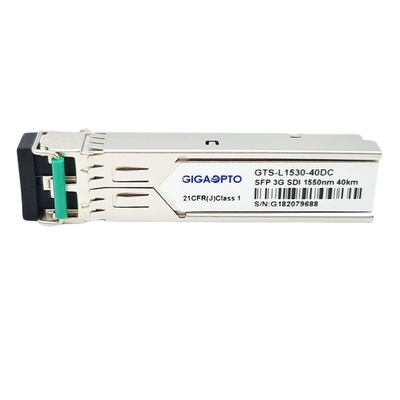

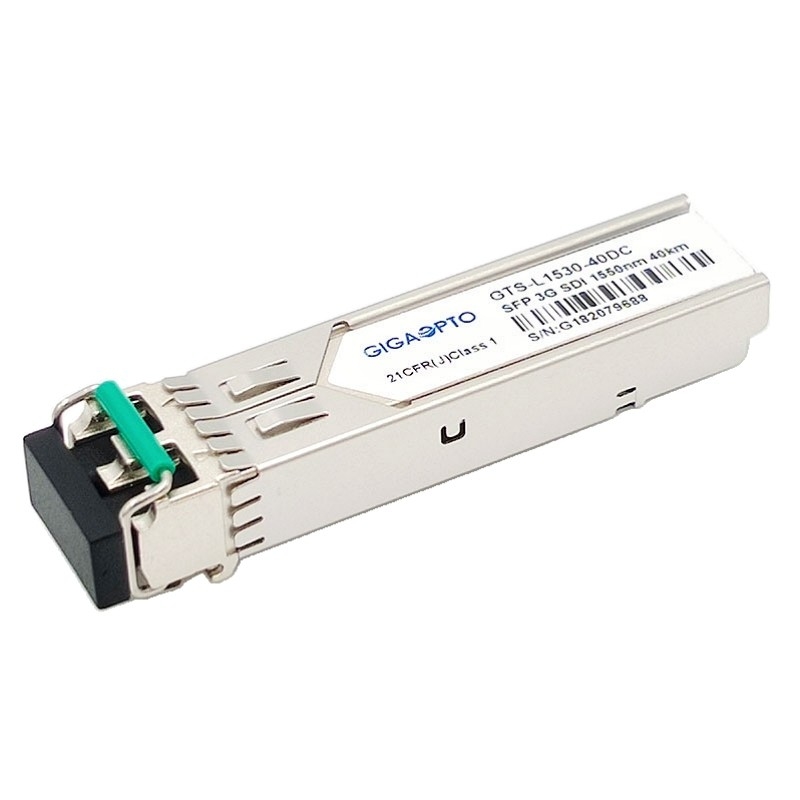

Подробная информация о продукте:
|
| Название продукта: | Модуль приемопередатчика 3G-SDI | Ряд скорости: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Разбивочная длина волны: | 1550nm | Компоненты LD/PD: | DFB/PIN |
| Интерфейс: | Дуплекс LC | Расстояние кабеля: | 40km |
| MSA/Non MSA: | MSA | Гарантия: | 3 лет |
| Ключевые слова 1: | 3G-SDI SFP 1550nm 40km | Ключевые слова 2: | 3G SDI SFP, видео- модуль 3G-SDI |
40km 1550 передатчик nm DFB/PIN & модуль приемопередатчика приемника с видео- патологическими картинами MSA Pinout
Функциональная спецификация
| Название продукта | 3G-SD/HD/3G-SDI SFP | Битовая скорость | 50 Mbit/s - 2,97 Gbit/s |
| Тип модуля | Передатчик + приемник | MSA/Non-MSA | MSA |
| Упаковка | SFP | Диапазон температур | 0 к 70°C (32 к 158°F) |
| Разбивочная длина волны | 1310nm | Максимальная достигаемость кабеля | 40km |
| Соединитель | Двойной LC | Тип волокна | SMF |
| Тип передатчика | DFB | Тип приемника | PIN |
| Сила передатчика | -2 | +3dBm | Коэффициент вымирания | > dB 5 |
| Чувствительность @ SD-SDI Rx | <-16dbm> | Чувствительность @ HD-SDI Rx | <-15dbm> |
| Чувствительность @ 3G-SDI Rx | <-14dbm> | Перегрузка приемника | > 0dBm |
| Расход энергии | ≤1W | DOM | Поддержка как дефолт |
| Протоколы | SFP MSA | Время гарантии | 3 лет |
| OEM/ODM | Поддержанный | Номер детали. |
GTS-L1530-40DC |
| Видео- патологическая поддержка картин | Да | ||
| Применение |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Маршрутизатор высокой плотности видео- Камеры передачи Локальные сети гигабита, канал волокна OC-48 и 2x |
||
Описание
Приемопередатчики GTS-L1530-40DC Gigaopto высокая эффективность, рентабельные модули для двухшпиндельного применения видео- передачи над волокном одиночного режима & максимальная передача до 40km через длину волны 1550nm. Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных. Модуль полно уступчив с SMPTE 297M-2006. Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно уступчивый с SFP MSA, стандартами SFF-8472. Встроенный цифровой контроль диагностик (DDM) позволяет доступу к работая параметрам в реальном времени.
Особенности
Применение
Определение PIN
приемопередатчик 3G SDI SFP, 1550nm DFB+PIN, 40km двойной LC, MSA Pinout, SD/HD/3G SDI
