Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик CWDM SFP 3G-SDI | Битовая скорость: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| длина волны: | 1270~1610nm CWDM | Соединитель: | Дуплекс LC |
| Расстояние: | 20km | Гарантия: | 3-летний |
| Ключевые слова 1: | модуль приемопередатчика 3G CWDM SFP | Ключевые слова 2: | Видео- приемопередатчик SFP оптически |
| Выделить: | модуль приемопередатчика 3G SFP,Модуль приемопередатчика SDI SFP,модуль приемопередатчика 1610nm CWDM |
||
Приемопередатчик MSA CWDM 1270~1610nm SFP для передатчика SD/HD/3G-SDI & модуля приемопередатчика SFP картин видео приемника патологического
Функциональная спецификация
| Название продукта | 3G CWDM видео- SFP | Битовая скорость | 50Mbit/s - 2.97Gbit/s |
| Тип модуля | Передатчик + приемник | MSA/Non-MSA Pinout | MSA |
| Форм-фактор | SFP | Рабочая температура | Реклама |
| Канал длины волны | CWDM (1270~1610) nm | Расстояние | 20km |
| Оптически соединитель | Дуплекс LC | Средства массовой информации | SMF |
| Тип лазера | DFB CWDM | Тип PD | PIN |
| Подача напряжения | 3.3V | Поставка настоящая | 400mA (тип.) |
| Сила TX | -5~0dBm | Чувствительность приемника | < -18dB=""> |
| Сил-бюджет | 13dB | Перегрузка приемника | > -3dBm |
| DDM/DMI | Поддержанный | Вымирани-коэффициент | >6dB |
| Патологические картины | С | Гарантия | 3 лет |
| OEM/ODM | Поддержанный | Вес | 25gram |
| Применение | SD/HD/3G SDI | ||
Описание продуктов 3 серий приемопередатчикаG-SDICWDMSFP1270nm~1610nm
Этот модуль приемопередатчика 3G-SDI CWDM SFP конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных. Модуль полно уступчив с SMPTE 297M-2006.
Оно обеспечивает максимальную дальность передачи 20km над однорежимным волокном на патологических сигналах 2.97Gbps. Он доступен для всех 18 каналов CWDM от 1271nm к длинам волны 1611nm, этого помогает клиенту увеличить ширину полосы частот существующей видео- оптически инфраструктуры без добавления новых стренг волокна.
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Встроенный цифровой контроль диагностик (DDM) позволяет доступу к работая параметрам в реальном времени.
Особенности
Применение
Упорядочение информации

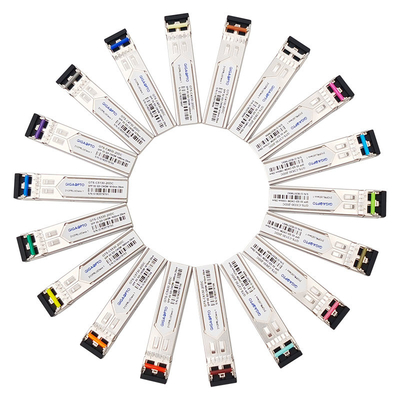

| Номер детали | Описание | Тариф данных | Канал CWDM | Расстояние кабеля | Цвет защелки |
| GTS-C2730-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1270nm | 3G | 1270nm/- C27 | 20km | Свет - пурпур |
| GTS-C2930-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1290nm | 3G | 1290nm/- C29 | 20km | Небесно-голубой |
| GTS-C3130-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1310nm | 3G | 1310nm/- C31 | 20km | Желтый зеленый цвет |
| GTS-C3330-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1330nm | 3G | 1330nm/- C33 | 20km | Желтое Ocher |
| GTS-C3530-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1350nm | 3G | 1350nm/- C35 | 20km | Пинк |
| GTS-C3730-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1370nm | 3G | 1370nm/- C37 | 20km | Беж |
| GTS-C3930-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1390nm | 3G | 1390nm/- C39 | 20km | Белый |
| GTS-C4130-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1410nm | 3G | 1410nm/- C41 | 20km | Серебр |
| GTS-C4330-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1430nm | 3G | 1430nm/- C43 | 20km | Черный |
| GTS-C4530-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1450nm | 3G | 1450nm/- C45 | 20km | Желтый апельсин |
| GTS-C4730-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1470nm | 3G | 1470nm/- C47 | 20km | Серый цвет |
| GTS-C4930-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1490nm | 3G | 1490nm/- C49 | 20km | Vlolet |
| GTS-C5130-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1510nm | 3G | 1510nm/- C51 | 20km | Синь |
| GTS-C5330-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1530nm | 3G | 1530nm/- C53 | 20km | Зеленый цвет |

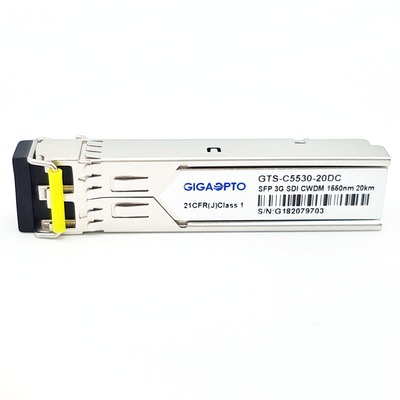

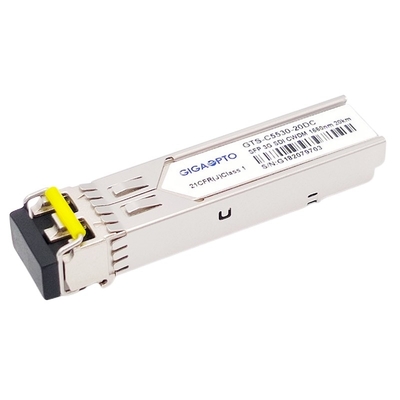

| GTS-C5530-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1550nm | 3G | 1550nm/- C55 | 20km | Желтый цвет |
| GTS-C5730-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1570nm | 3G | 1570nm/- C57 | 20km | Апельсин |
| GTS-C5930-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1590nm | 3G | 1590nm/- C59 | 20km | Красный |
| GTS-C6130-20DC | PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1610nm | 3G | 1610nm/- C61 | 20km | Браун |
Определение PIN
3G SDI CWDM SFP, 1270nm-1610nm, 20km двойной LC, MSA Pinout
