Подробная информация о продукте:
|
| Деталь: | 3G SMPTE видео- CWDM SFP | Ширина полосы частот: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Длина волны/канал: | 1270~1610nm/C21~C61 CWDM | Оптически компоненты: | DFB/PIN |
| Интерфейс: | Дуплекс LC | Расстояние: | 40km |
| Гарантия: | 36-month | Ключевые слова 1: | SD/HD/3G SDI CWDM SFP |
| Ключевые слова 2: | Приемопередатчик ST420 3G SDI | ||
| Выделить: | модуль приемопередатчика 3Gb/S SFP,Видео- модуль приемопередатчика SFP,Приемопередатчик CWDM |
||
DOM модуля 40km SMF LC приемопередатчика 3G-SDI MSA видео- SFP CWDM 1271~1611nm оптически
Функциональная спецификация
| Название продукта | 3G-SD/HD/3G-SDI SFP | Часть/номер | GTS-Cxx30-40DC |
| Ширина полосы частот | 50 Mbps - 2,97 Gbps | MSA Pinout | Да |
| Типа Модул | Передатчик + приемник | Окружающая среда | Работать: 0°C к 70°C |
| Канал длины волны | CWDM (1270~1610) nm | Максимальная достигаемость | 40km |
| Тип соединителя | Дуплекс LC | Средства массовой информации | SMF G.652 |
| Тип передатчика | DFB CWDM | Тип PD | PIN |
| Напряжение тока электропитания | 3.3V | Полное течение | 400mA (Макс) |
| Сила выхода передатчика | -2 | +3dBm | Чувствительность Rx (SD-SDI) | < -20dB=""> |
| Чувствительность Rx (HD-SDI) | < -20dB=""> | ||
| Чувствительность Rx (3G-SDI) | < -20dB=""> | ||
| Коэффициент вымирания | >5.0dB | Перегрузка RX | > 0dBm |
| Патологические картины | дефолт | DDMI | Да |
| Время гарантии | 3-летний | OEM/ODM | Поддержанный |
| Применение | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), камеры маршрутизатора высокой плотности видео-, передачи, локальные сети гигабита, канал волокна OC-48 и 2x | ||
Описание видео цифров 3 серии приемопередатчикаGCWDMSFP1270nm~1610nm 40km
Этот модуль приемопередатчика 3G-SDI CWDM SFP конструирован для двойн-канала передает/для того чтобы получить тарифы данных от 50Mbps 2.97Gbps и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для SMPTE259M, SMPTE 344M, SMPTE 292M и тарифы SMPTE 424M серийные, максимальная дальность передачи могут достигнуть до 40km над однорежимным волокном (SMF) с двухшпиндельным соединителем LC.
Этот модуль работает на номинальной длине волны длины волны CWDM. 18 разбивочных длин волны доступных от 1270nm к 1610nm, с каждым шагом 20nm, это помогают клиенту увеличить ширину полосы частот существующей видео- оптически инфраструктуры без добавления новых стренг волокна
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Модуль полно уступчив с SMPTE 297M-2006.
Упорядочение информации

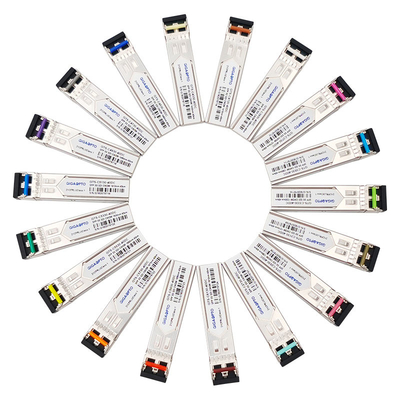

| Номер детали | Описание цифров видео- 3G CWDM | Канал CWDM | Достигаемость | MSA | Цвет защелки |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | Свет - пурпур |

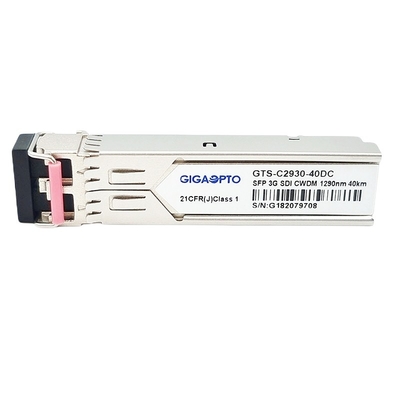

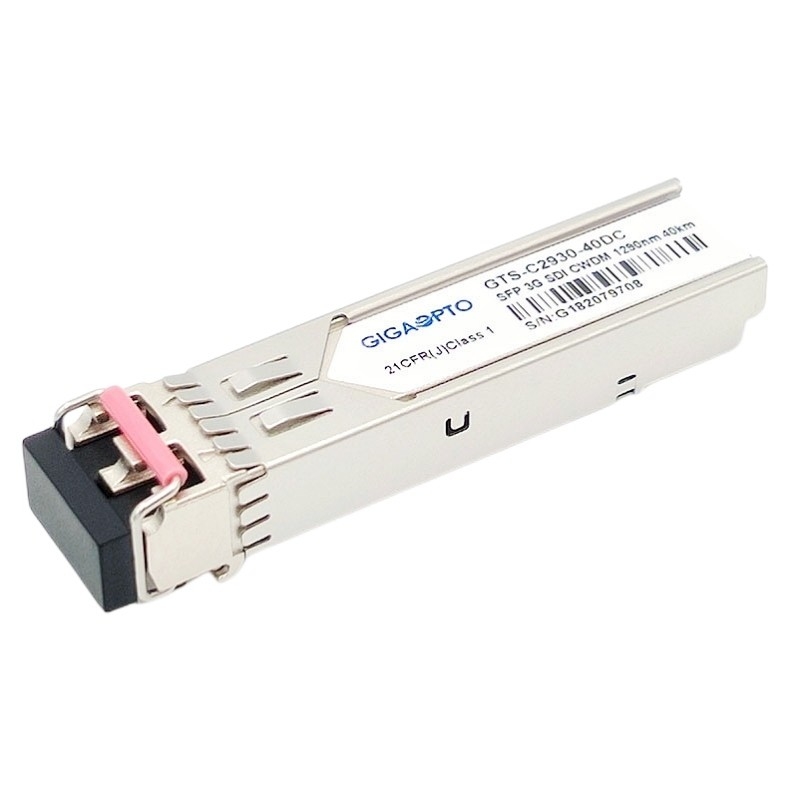

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | Небесно-голубой |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | Желтый зеленый цвет |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | Желтое Ocher |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | Пинк |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | Беж |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | Белый |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | Серебр |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | Черный |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | Желтый апельсин |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Y | Серый цвет |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | Синь |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | Зеленый цвет |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | Желтый цвет |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | Апельсин |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | Красный |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | Браун |
Особенности
Применение
Определение PIN
3G SMPTE видео- CWDM SFP, 1270nm-1610nm, 40km двойной LC, MSA Pinout
