Подробная информация о продукте:
|
| Название продукта: | 3G цифров видео- BiDi SFP | Ширина полосы частот: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| длина волны: | 1310nm-TX/1550nm-RX | Оптически компоненты: | DFB+PIN |
| Соединитель: | Симплексный LC | Передача: | 10km для 3G-SDI |
| Гарантия: | 3 лет | Ключевые слова 1: | Модуль приемопередатчика SD/HD/3G SFP BiDi |
| Ключевые слова 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Выделить: | MSA SFP BiDi,Видео- SFP BiDi,модуль приемопередатчика 10km |
||

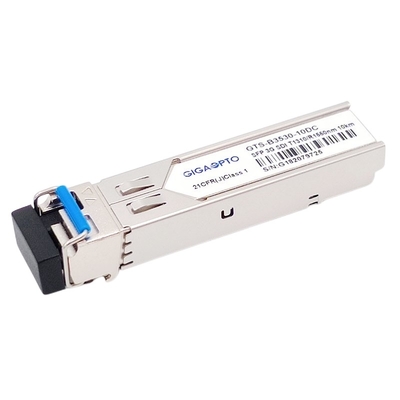

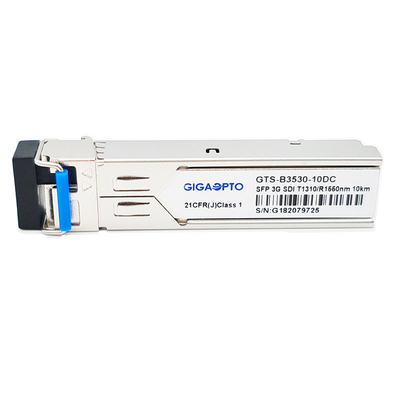

модуль приемопередатчика картин 3G BiDi SFP 1310nm-TX/1550nm-RX 10km видео- патологический для SD/HD/3G-SDI LC SMF DMI MSA Pinout
Функциональная спецификация
| Название продукта | 3G цифров видео- BiDi SFP | Часть/номер | GTS-B3530-10DC |
| Тариф данных | 2.97Gb/s | MSA Pinout | Да |
| Типа Модул | Приемопередатчик | Работая Temp. | 0°C к 70°C |
| Длина волны | 1310nm-TX/1550nm-RX | Расстояние | 10km |
| Соединитель | LC | Средства массовой информации | SMF |
| Тип передатчика | DFB BiDi | Тип приемника | PIN |
| Напряжение тока электропитания | 3.3V | Полные настоящие (типичный) | 200mA |
| Сила TX оптически | -5~0dBm | Получите чувствительность | < -18dB=""> |
| Коэффициент вымирания | >5.0dB | Powerbudget | 13dB |
| Патологические картины | дефолт | Диагностики | Да |
| OEM/ODM | Поддержанный | Warrnty | 3 лет |
| Применение | SD/HD/3G SDI | ||
Описание
GTS-B3530-10DC Gigaopto 1 модуль приемопередатчика SFP волокна двухнаправленный оптически конструированный для того чтобы передать и получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006.
Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M и тариф SMPTE 424M серийный, максимальное расстояние 10 km достижим с патологическими сигналами 3Gbps над однорежимным волокном (SMF) с симплексным соединителем LC
Приемопередатчик состоит из 3 разделов: передатчик лазера 1310nm DFB, фотодиод PIN 1550nm интегрированные с предусилителем транс-импеданса (TIA), Reclocker, и регулятора MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Особенности
Применение
Определение PIN
