Подробная информация о продукте:
|
| Название продукта: | приемопередатчик 3G SMPTE BiDi оптически | Ширина полосы частот: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| длина волны: | TX1550nm/RX1310nm | Компоненты: | DFB Laser/PIN |
| Соединитель: | Симплексный LC | Расстояние: | 10km для 3G-SDI |
| Ключевые слова 1: | Модуль SD/HD/3G SFP BiDi | Ключевые слова 2: | Передача SFP SD/HD/3G |
| Выделить: | 3Gb/S одиночный режим BiDi SFP,режим BiDi SFP 10km одиночный,Модуль BiDi SFP |
||

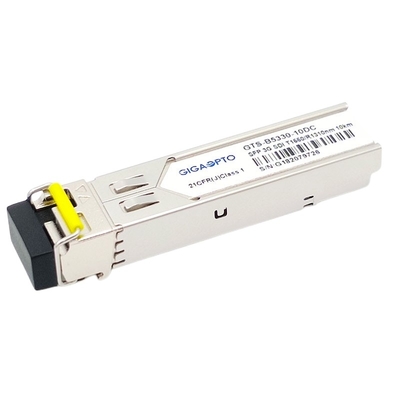

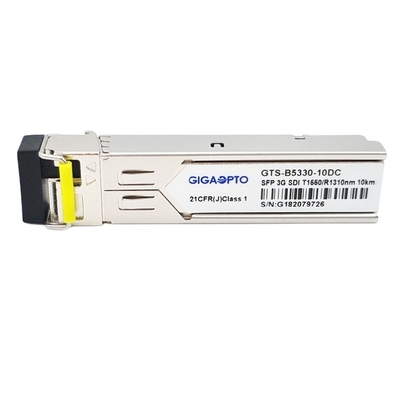

передатчик 3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km и модуль приемника для SD/HD/3G-SDI LC SMF DDM
Функциональная спецификация
| Название продукта | 3G SMPTE BiDi SFP | Часть/номер | GTS-B5330-10DC |
| Битовая скорость | 50Mbit/s - 2.97Gbit/s | MSA Pinout | Да |
| Типа Модул | Передатчик + приемник | Temp. | Com. |
| Длина волны | TX1550nm/RX1310nm | Расстояние волокна | 10km |
| Соединитель | Симплексный LC | Тип волокна | SMF |
| Тип LD | DFB BiDi | Тип PD | PIN |
| Напряжение тока электропитания | 3.3V | Полные настоящие (типичный) | 200mA |
| Сила TX (dBm) | -5~0dBm | Чувствительность на SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Чувствительность на SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Коэффициент вымирания | >5.0dB | Сил-бюджет | 12dB |
| Патологические картины | Поддержка | DDM | Да |
| Безопасность лазера | Класс 1 | OEM/ODM | Поддержанный |
| Протоколы | SFP MSA | ||
| Применение | SD/HD/3G SDI | ||
Описание
GTS-B5330-10DC Gigaopto 1 модуль приемопередатчика SFP волокна двухнаправленный оптически конструированный для того чтобы передать и получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006.
Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M и тариф SMPTE 424M серийный, максимальное расстояние 10 km достижим с патологическими сигналами 3Gbps над однорежимным волокном (SMF) с симплексным соединителем LC
Оно с передатчиком лазера 1550nm DFB. Приемник раздел использует интегрированный предусилитель детектора 1310nm установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Примечание: Этот двухнаправленный блок необходимо использовать с другими приемопередатчиком или сетевым оборудованием комплементарных длин волны.
Особенности
Применение
Определение PIN
