Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик SD/HD/3G SDI двухнаправленный SFP | Тариф данных: | 3Gb/s |
|---|---|---|---|
| длина волны: | TX1310nm/RX1550nm | Компоненты: | DFB + PIN |
| Интерфейс: | LC | Достигаемость: | 40km для 3G-SDI |
| Гарантия: | 3-летний | OEM/ODM: | Поддержанный |
| Ключевые слова: | Модуль приемопередатчика SD/HD/3G SFP BiDi | ||
| Выделить: | Приемопередатчик SDI видео- SFP,приемопередатчик 3G видео- SFP,Приемопередатчик SDI |
||

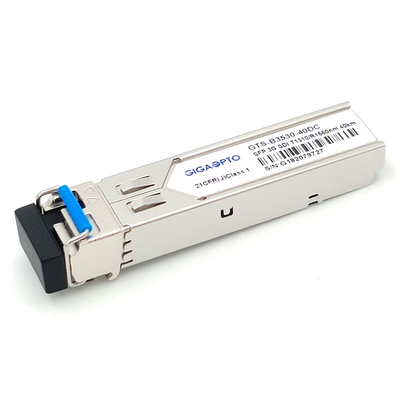

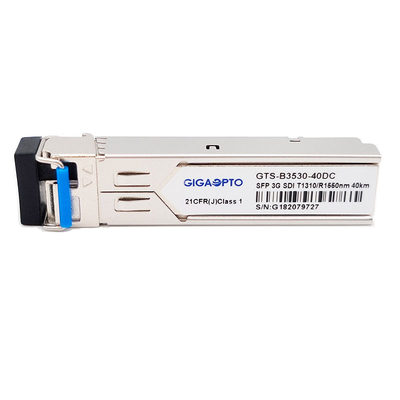

Модуль MSA приемопередатчика SD/HD/3G SDI видео- SFP BIDI LC TX1310nm RX1550nm 40km
Функциональная спецификация
| Название продукта | 3G SDI двухнаправленный SFP | Номер детали | GTS-B3530-40DC |
| Тариф данных | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Типа Модул | Приемопередатчик | Работая Temp. | 0°C к 70°C |
| Длина волны | TX1310nm/RX1550nm | Максимальное оптически расстояние | 40km |
| Соединитель | LC симплексный UPC | Тип кабеля | SMF |
| Тип передатчика | DFB BiDi | Тип приемника | PIN |
| Напряжение тока электропитания | 3.3V | Полное настоящее (Макс) | 450mA |
| Сила TX оптически | -2~ +3dBm | Чувствительность Rx (3G-SDI) | < -18dB=""> |
| Чувствительность Rx (HD-SDI) | < -21dB=""> | ||
| Чувствительность Rx (SD-SDI) | < -22dB=""> | ||
| Коэффициент вымирания | >5.0dB | Перегрузка | > 0dBm |
| Патологические картины | Поддержка | DDM | Да |
| OEM/ODM | Поддержанный | Гарантия | 3-летний |
| Применение | Серийный стандарт цифрового интерфейса (SDI) Интерфейс SMPTE 297-2006 совместимый электрическ-оптически Удаленные цифрового системы охраны дисплея или безопасности Профессиональная видео- передача Система кино цифров |
||
Описание
GTS-B3530-40DC Gigaopto 1 модуль приемопередатчика BiDi SFP волокна оптически конструированный для того чтобы передать и получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006.
Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M и тариф SMPTE 424M серийный, максимальное расстояние 40 km достижим с патологическими сигналами 3Gbps над однорежимным волокном (SMF) с симплексным соединителем LC
Оно с передатчиком лазера 1310nm DFB. Приемник раздел использует интегрированный предусилитель детектора 1550nm установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Примечание: Этот двухнаправленный блок необходимо использовать с другим приемопередатчиком (нашим GTS-B5330-40DC) или сетевым оборудованием комплементарных длин волны.
Особенности
Применение
Определение PIN
