Подробная информация о продукте:
|
| Название продукта: | приемопередатчик 3G SDI BiDi SFP | Битрейт: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| длина волны: | TX1550nm/RX1310nm | Компоненты: | DFB Lase, PIN |
| Соединитель: | Симплексный LC | Расстояние: | 40km для 3G-SDI |
| Гарантия: | 3 лет | OEM/ODM: | Поддержанный |
| Ключевые слова: | 3G цифров видео- SFP | ||
| Выделить: | Модуль приемника передатчика RX1310nm,Модуль приемника передатчика TX1550nm,SMPTE SFP |
||

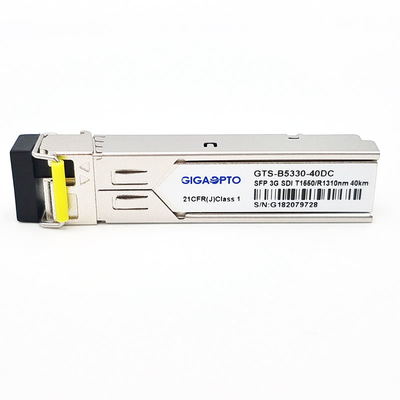

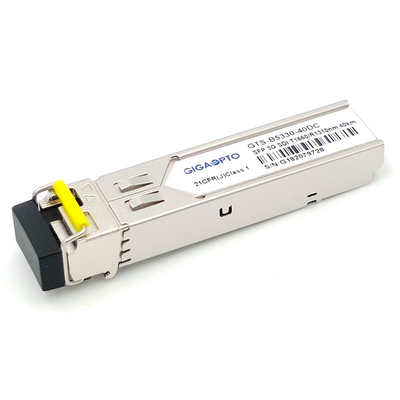

модуль приемопередатчика картин 3Gb/s BiDi SFP TX1550nm/RX1310nm 40km видео- патологический для SD/HD/3G-SDI LC SMF DDM MSA Pinout
Функциональная спецификация
| Название продукта | 3G SDI BiDi SFP | Часть/номер | GTS-B5330-40DC |
| Битовая скорость | 50Mb/s - 2.97Gb/s | Штыревая идентификация | MSA |
| Тип модуля | Передатчик + приемник | Температура | Com. |
| Длина волны | TX1550nm/RX1310nm | Расстояние волокна | 40km @ G.652 |
| Интерфейс | Симплексный LC | Тип волокна | Однорежимное волокно |
| Тип передатчика | DFB BiDi | Тип приемника | PIN |
| Подача напряжения | 3.3V | Настоящий (Макс) | 450mA |
| Сила TX оптически | -2~ +3dBm | Чувствительность Rx (3G-SDI) | < -18dB=""> |
| Чувствительность Rx (HD-SDI) | < -21dB=""> | ||
| Чувствительность Rx (SD-SDI) | < -22dB=""> | ||
| Коэффициент вымирания | >5.0dB | Сатурация приемника | > 0dBm |
| Патологические картины | дефолт | Диагностика в реальном времени | Поддержанный |
| OEM/ODM | Поддержанный | Протоколы | SFP MSA |
| Применения | Высокой плотности интерфейсов SMPTE 297-2006 маршрутизаторы уступчивой Электрическ-к-оптически видео- | ||
Описание
GTS-B5330-40DC Gigaopto 1 модуль приемопередатчика BiDi SFP волокна оптически конструированный для того чтобы передать и получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006.
Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M и тариф SMPTE 424M серийный, максимальное расстояние 40 km достижим с патологическими сигналами 3Gbps над однорежимным волокном (SMF) с симплексным соединителем LC
Оно с передатчиком лазера 1310nm DFB. Приемник раздел использует интегрированный предусилитель детектора 1550nm установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Примечание: Этот двухнаправленный блок необходимо использовать с другим приемопередатчиком (нашим GTS-B3530-40DC) или сетевым оборудованием комплементарных длин волны.
Особенности
Применение
Определение PIN
