Подробная информация о продукте:
|
| Название продукта: | 3G SDI видео- SFP TX | Битовая скорость: | 3Gb/s |
|---|---|---|---|
| Длина волны (TX): | 1310nm | Штыревая идентификация: | MSA |
| Оптически соединитель: | LC | Расстояние: | 10km |
| DDM: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | Гарантия: | 3-летний |
| Ключевые слова: | передатчик 3G цифров видео- одиночный | ||
| Выделить: | 10km SDI SFP,TX1310nm SDI SFP,Передатчик SD SDI |
||
модуль MSA Pinout приемопередатчика картин одиночного передатчика DOM LC SMF 3Gb/s 1310nm 10km видео- патологический
Функциональная спецификация
| Название продукта | 3G SDI видео- SFP TX | Номер детали | GTS-L1330-10DCT |
| Ширина полосы частот | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Типа Модул | Одиночный передатчик | Диапазон температур | 0 к 70°C/-20 к 85°C |
| Длина волны (TX) | 1310nm | Расстояние волокна | 10km |
| Тип соединителя | LC | Тип кабеля | SMF G.652 |
| Тип передатчика | DFB | Часть приемника | N/A |
| Напряжение тока электропитания | 3.3V | Полное настоящее (Макс) | 400mA |
| Сила TX оптически | -7~0dBm | Коэффициент вымирания | >5.0dB |
| Патологические картины | Поддержка как дефолт | Диагностика цифров | Поддержка как дефолт |
| OEM/ODM | Да | Протоколы | SFP MSA |
| Применения | HD-SDI /SD-SDI /3G-SDI | ||
Описание

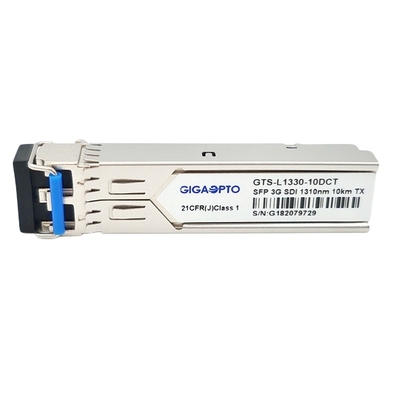

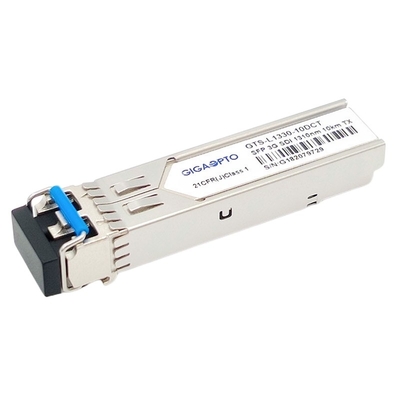

GTS-L1330-10DCT 3G SDI Gigaopto видео- модуль передатчика SFP TX конструирован для одноканальных применений видео- передачи над передачей 10km на SMF через 1310nm длину волны с симплексным соединителем LC, оно поддерживает тарифы данных от 50Mb/s к 2.97Gb/s, они специфически конструировано для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Особенности
Применение
Определение PIN
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI). «SMPTE 424M» стандарт который расширяет на битрейтах SMPTE 259M, SMPTE 344M, и SMPTE 292M учитывая 2,970 Gbit/s и 2.970/1.001 Gbit/s над кабелем одно-волокна. Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
