Подробная информация о продукте:
|
| Название продукта: | передатчик 3G SDI | Битовая скорость: | 3Gb/s |
|---|---|---|---|
| Длина волны (TX): | 1310nm | Штыревая идентификация: | MSA |
| Оптически соединитель: | LC | Расстояние: | 10km |
| DDM: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | Гарантия: | 3-летний |
| Ключевые слова: | Передатчик SDI одиночный | ||
| Выделить: | приемопередатчик 3G видео- SFP,Приемопередатчик TX1310nm видео- SFP,HD SDI SFP |
||
модуль MSA Pinout приемопередатчика картин одиночного передатчика DOM LC SMF 3Gb/s 1310nm 10km видео- патологический
Функциональная спецификация
| Название продукта | передатчик 3G HD/SDI SFP | Номер детали | GTS-L1330-40DCT |
| Ширина полосы частот | 50Mbps - 2.97Gbps | Штыревая идентификация | MSA |
| Типа Модул | Одиночное TX | Диапазон температур | Реклама |
| Разбивочная длина волны (TX) | 1310nm | Кабель | 10-kilometer |
| Соединитель | Симплекс LC | Типа Волокн | SMF |
| Тип LD | Лазер DFB | Тип PD | N/A |
| Напряжение тока электропитания | +3.3V | Полное настоящее (Макс) | 400mA |
| Сила выхода TX | -5~0dBm | ER. | >5.0dB |
| Патологические картины | С | DDMI | Поддержанный как дефолт |
| OEM/ODM | Поддержанный | Протоколы | SFP MSA |
| Применения | SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M | ||
Описание

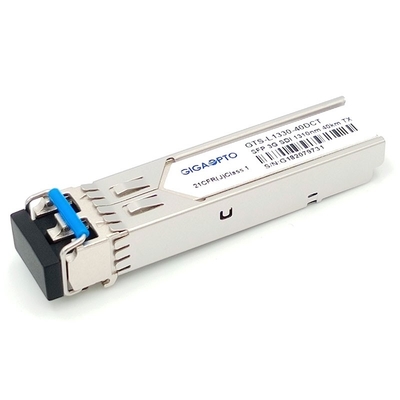

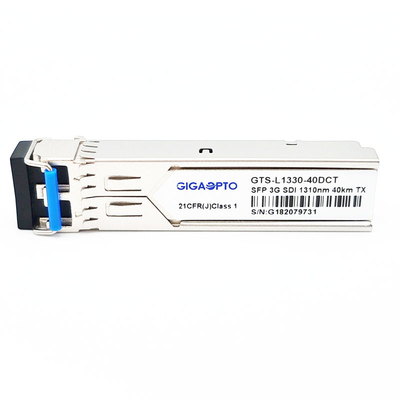

Модуль передатчика GTS-L1330-40DCT 3G SDI Gigaopto одиночный двойное - модуль передатчика одиночного режима канала оптически конструированный для того чтобы передать оптически серийные цифровые сигналы как определено в SMPTE 297-2006.
Оно поддерживает от 50Mbps к 3Gbps и специфически конструировано для переданный картины SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M SDI патологические.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i, оно могут передать сигнал от 50Mbps достигаемости до 40km передачи 3Gbps с патологическими сигналами 3Gbps.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки, вполне уступчивой с SFP MSA, стандартами SFF-8472. Встроенный цифровой контроль диагностик (DDM) позволяет доступу к работая параметрам в реальном времени.
Соответствующее для применений высоко-определения цифровых передавая.
Особенности
Применение
Определение PIN
Передатчик HD-SDI SD-SDI 3G-SDI SFP видео- TX1310nm 40KM только
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).
SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G
SMPTE 259M: 143 до 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 и 1.485/1.001 Gb/s
SMPTE 424M: 2,97 и 2.97/1.001 Gb/s
Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
