Подробная информация о продукте:
|
| Название продукта: | видео- модуль Одно-передатчика 3Gbps | Ширина полосы частот: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| длина волны: | TX-1310nm без RX | Штыревая идентификация: | Не MSA Pinout |
| Интерфейс: | Симплекс LC | Достигаемость кабеля: | 40km |
| Температура: | Реклама | DDMI: | Поддержанный |
| Ключевые слова: | передатчик 3Gbps видео- SFP оптически | ||
| Выделить: | Приемопередатчик LC симплексный видео- SFP,приемопередатчик 1310nm видео- SFP,передатчик 40km SFP |
||
Не модуль передатчика DDM видео- патологических картин MSA 3G-SDI SFP Tx только 1310nm 40km одиночный для SD/HD/3G SDI
Функциональная спецификация
| Название продукта | Одно-передатчик 3Gbps видео- SFP | P/N | GTS-L1330-40DCTN |
| Сдержал Rata | До 2.97Gb/s | Штыревая идентификация | Не MSA Pinout |
| Тип модуля | Одиночное TX | C-temp. | 0 к 70°C |
| Длина волны (TX) | 1310nm | Достигаемость кабеля | 10km |
| Оптически соединитель | Симплекс LC | Средства массовой информации | Однорежимное волокно |
| Передатчик | Лазер DFB | Компонент приемника | N/A |
| Напряжение тока электропитания | 3.3V | Настоящий (Макс) | 350mA |
| Запущенная сила | -2~+3dBm | ER | >5.0dB |
| Патологические картины | Поддержка как дефолт | DDM | С |
| OEM/ODM | Да | MTBF | 1,000,000Hours |
| Применения | SD/HD/3G SDI | ||
Описание

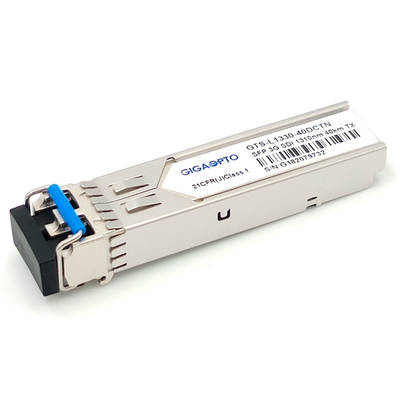

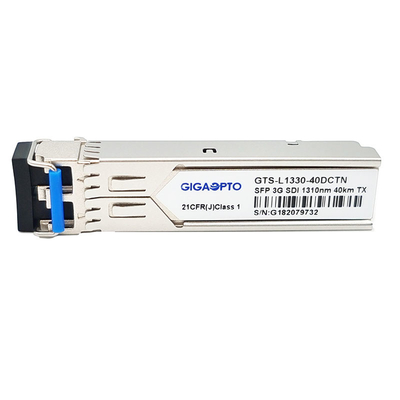

GTS-L1330-40DCTN 3G SDI видео- SFP Gigaopto одиночный передатчик конструирован для одноканальных применений видео- передачи над расстоянием 40km на SMF через длину волны 1310nm с симплексным соединителем LC, им поддерживает тарифы данных от 50Mb/s к 2.97Gb/s.
Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки, вполне уступчивой с SFP MSA, цифровые диагностические контролируя функции в реальном времени доступный по мере того как не выполненный обязательство SFF-8472.
Особенности
Применение
Определение PIN
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).
SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G
SMPTE 259M: 143 до 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 и 1.485/1.001 Gb/s
SMPTE 424M: 2,97 и 2.97/1.001 Gb/s
Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
