Подробная информация о продукте:
|
| Название продукта: | модуль 3G видео- SFP одно--TX | Ширина полосы частот (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Разбивочная длина волны: | TX1550nm без RX | Штыревая идентификация: | Pin-вне MSA |
| Оптически соединитель: | Штепсельная розетка LC | Достигаемость: | 40km на SMF |
| Temp: | Реклама | Ключевые слова: | Видео- SFP |
| Выделить: | Видео- передатчик SFP,передатчик 3Gbps SFP,передатчик 1550nm SFP |
||
Модуль передатчика DDM видео- патологических картин MSA 3G-SDI SFP Tx только 1550nm 40km одиночный
Функциональная спецификация
| Название продукта | 3G видео- SFP одно--TX | P/N | GTS-L1530-40DCT |
| Сдержал Rata (Gb/s) | До 2.97G | Штыревая идентификация | Pin-вне MSA |
| Тип модуля | Одиночный передатчик | Работая Temp. | 0 к 70°C |
| Длина волны (TX) | 1550nm | Достигаемость волокна | 40km |
| Оптически соединитель | LC | Тип волокна | Однорежимное волокно |
| Передатчик | Лазер DFB | Приемник | N/A |
| Напряжение тока электропитания | 3.3V | Настоящий (Макс) | 350mA |
| Запущенная сила | -2~+3dBm | ER | >5.0dB |
| Патологические картины | Поддержка как дефолт | DDM | С |
| OEM/ODM | Да | Протоколы | SFP MSA |
| Применения | SD/HD/3G SDI | ||
Описание

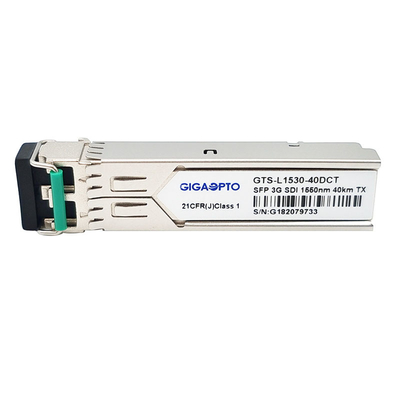

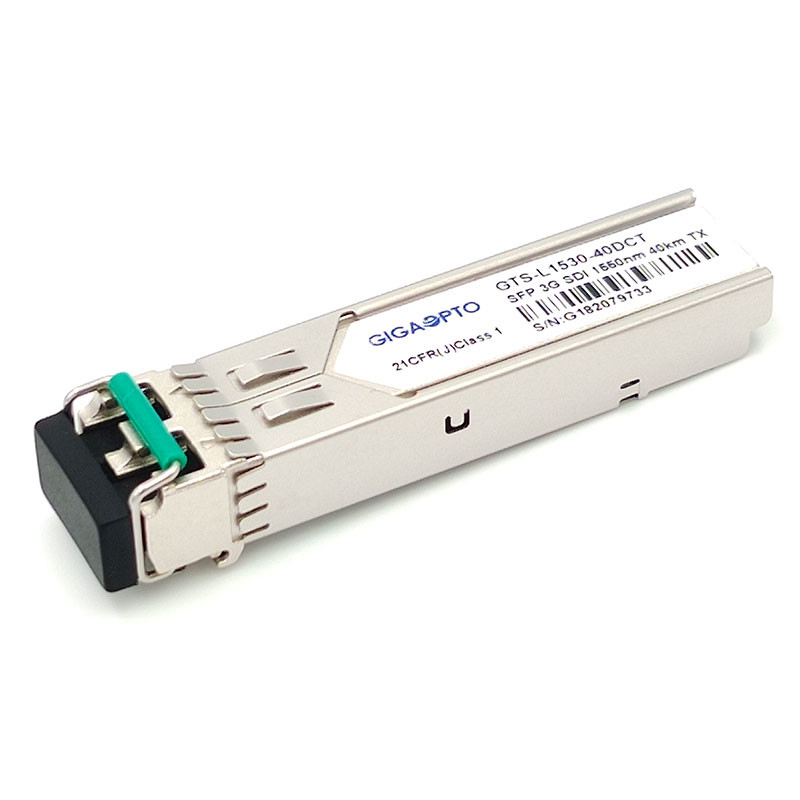

Модуль GTS-L1530-40DCT 3G видео- SFP Gigaopto одно--TX конструирован для одноканальных применений видео- передачи сверх передача 40km на SMF через длину волны 1550nm с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s, этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Особенности
Применение
Определение PIN
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).
SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G
SMPTE 259M: 143 до 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 и 1.485/1.001 Gb/s
SMPTE 424M: 2,97 и 2.97/1.001 Gb/s
Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
