Подробная информация о продукте:
|
| Название продукта: | 3G-SDI CWDM SFP TX | Тариф данных (Gbps): | 50M - 3G |
|---|---|---|---|
| Тип модуля: | Одиночный передатчик | длина волны: | 1270~1610nm CWDM TX БЕЗ RX |
| Соединитель: | Штепсельная розетка LC | Передача: | 20km |
| Штыревая идентификация: | MSA | Гарантия: | 3-летний |
| Ключевые слова 1: | 3Gbps DVI SFP | Ключевые слова 2: | Передатчик CWDM видео- одиночный |
| Выделить: | Приемопередатчик DVI видео- SFP,Приемопередатчик CWDM видео- SFP,Передатчик CWDM SFP |
||

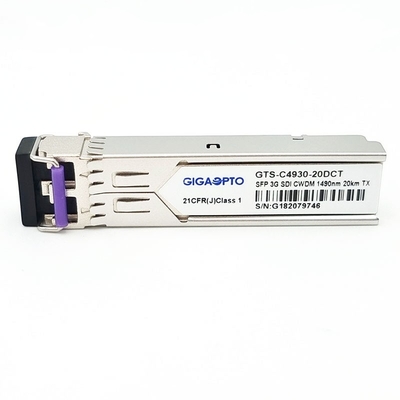

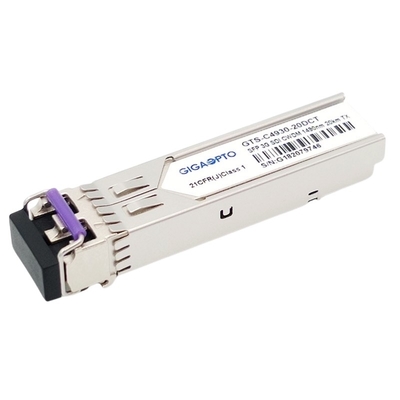

Модуль передатчика 20km патологических картин видео MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP одиночный SMF LC DDM
Функциональная спецификация
| Название продукта | 3G-SDI CWDM SFP TX | P/N (номер детали) | GTS-Cxx30-20DCT |
| Ширина полосы частот | 50Mb/s - 2.97Gb/s | Штыревая идентификация | MSA |
| Тип модуля | Одиночный передатчик | Температура | 0 к 70°C (32 к 158°F) |
| Разбивочная длина волны (TX) | 1270nm~1610nm | Достигаемость | 20km |
| Тип соединителя | Штепсельная розетка LC | Тип волокна | SMF |
| Тип передатчика | Лазер CWDM DFB | Тип приемника | N/A |
| Патологические картины | Поддержка как дефолт | DDM | Поддержанный |
| OEM/ODM | Поддержанный | Гарантия | 3 года |
| Применения | HD-SDI /SD-SDI /3G-SDI | ||
Описание
Модуль GTS-Cxx30-20DCT 3G видео- SFP Gigaopto одно--TX конструирован для одноканальных применений видео- передачи сверх 20KM над SMF через канал длины волны CWDM от 1270nm к 1610nm (20nm каждый шаг) с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s. Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.

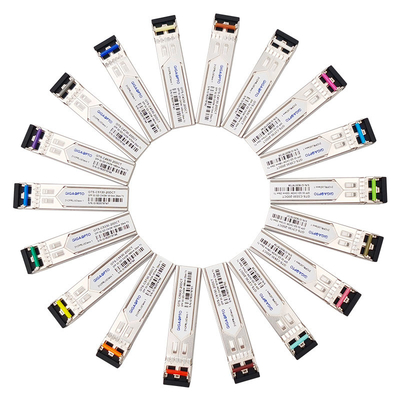

Упорядочение информации
| Номер детали | Описание 3G DVI CWDM одиночное TX | Канал CWDM | Достигаемость | MSA | Цвет защелки |
| GTS-C2730-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1270nm/- C27 | 20km | MSA | Свет - пурпур |
| GTS-C2930-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1290nm/- C29 | 20km | MSA | Небесно-голубой |
| GTS-C3130-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1310nm/- C31 | 20km | MSA | Желтый зеленый цвет |
| GTS-C3330-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1330nm/- C33 | 20km | MSA | Желтое Ocher |
| GTS-C3530-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1350nm/- C35 | 20km | MSA | Пинк |
| GTS-C3730-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1370nm/- C37 | 20km | MSA | Беж |
| GTS-C3930-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1390nm/- C39 | 20km | MSA | Белый |
| GTS-C4130-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1410nm/- C41 | 20km | MSA | Серебр |
| GTS-C4330-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1430nm/- C43 | 20km | MSA | Черный |
| GTS-C4530-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1450nm/- C45 | 20km | MSA | Желтый апельсин |
| GTS-C4730-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1470nm/- C47 | 20km | MSA | Серый цвет |
| GTS-C4930-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1490nm/- C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1510nm/- C51 | 20km | MSA | Синь |
| GTS-C5330-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1530nm/- C53 | 20km | MSA | Зеленый цвет |
| GTS-C5530-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1550nm/- C55 | 20km | MSA | Желтый цвет |
| GTS-C5730-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1570nm/- C57 | 20km | MSA | Апельсин |
| GTS-C5930-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1590nm/- C59 | 20km | MSA | Красный |
| GTS-C6130-20DCT | Модуль передатчика 3G-SDI/HD-SDI/SD-SDI CWDM SFP одиночный | 1610nm/- C61 | 20km | MSA | Браун |
Особенности
Применение
Определение PIN
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).
SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G
SMPTE 259M: 143 до 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 и 1.485/1.001 Gb/s
SMPTE 424M: 2,97 и 2.97/1.001 Gb/s
Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
