Подробная информация о продукте:
|
| Название продукта: | передатчик 3G DVI CWDM SFP | Битовая скорость (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Типа Модул: | Одиночное TX | Длина волны/канал: | 1270~1610nm CWDM TX БЕЗ RX |
| Тип соединителя: | Штепсельная розетка LC | Достигаемость: | 20km |
| Штыревая идентификация: | Не MSA | DDMI: | Поддержанный |
| Выделить: | приемопередатчик 20km видео- SFP,приемопередатчик 1270nm видео- SFP,приемопередатчик 1610nm видео- SFP |
||
Не модуль передатчика 20km патологических картин видео MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP одиночный SMF LC DDM
Функциональная спецификация
| Название продукта | Передатчик 3G-SDI CWDM | P/N (номер детали) | GTS-Cxx30-20DCTN |
| Ширина полосы частот (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Не MSA |
| Тип модуля | Одиночный передатчик | Температура | 0 к 70°C (32 к 158°F) |
| Разбивочная длина волны (TX) | Канал C27-C61 | Достигаемость | 20km |
| Соединитель | Симплекс LC | Тип волокна | SMF |
| Тип передатчика | DFB CWDM | Компонент приемника | Без |
| Средняя мощность TX | -8 | -3dBm | Коэффициент вымирания | >5dB |
| Патологические картины | Поддержка как дефолт | DDMI | Поддержанный |
| OEM/ODM | Поддержанный | MTBF | 1,000,000Hours |
| Применения | Интерфейсы SMPTE 297-2006 совместимые Электрическ-к-оптически | ||
| Интерфейсы обслуживания HDTV/SDTV | |||
Описание

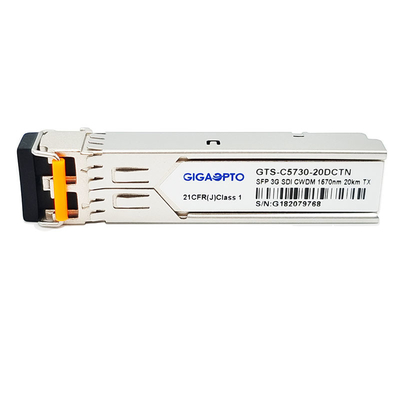

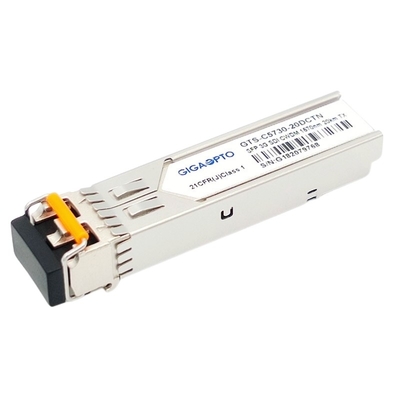

Модуль GTS-Cxx30-20DCTN 3G видео- SFP Gigaopto одно--TX конструирован для одноканальных применений видео- передачи сверх 20km над SMF через канал длины волны CWDM от 1270nm к 1610nm (20nm каждый шаг) с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s. Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Упорядочение информации

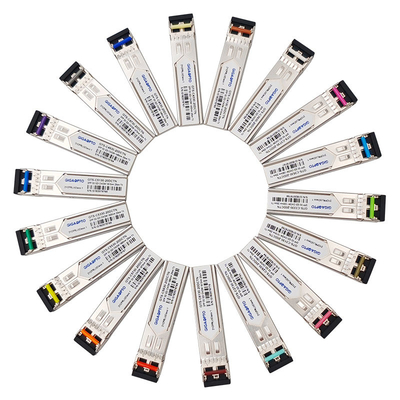

| Номер детали | Описание 3G DVI CWDM одиночное TX | Канал CWDM | Достигаемость | PIN-назначение | Цвет защелки |
| GTS-C2730-20DCTN | передатчик 3G CWDM SFP одиночный | 1270nm/- C27 | 20km | Не MSA | Свет - пурпур |
| GTS-C2930-20DCTN | передатчик 3G CWDM SFP одиночный | 1290nm/- C29 | 20km | Не MSA | Небесно-голубой |
| GTS-C3130-20DCTN | передатчик 3G CWDM SFP одиночный | 1310nm/- C31 | 20km | Не MSA | Желтый зеленый цвет |
| GTS-C3330-20DCTN | передатчик 3G CWDM SFP одиночный | 1330nm/- C33 | 20km | Не MSA | Желтое Ocher |
| GTS-C3530-20DCTN | передатчик 3G CWDM SFP одиночный | 1350nm/- C35 | 20km | Не MSA | Пинк |
| GTS-C3730-20DCTN | передатчик 3G CWDM SFP одиночный | 1370nm/- C37 | 20km | Не MSA | Беж |
| GTS-C3930-20DCTN | передатчик 3G CWDM SFP одиночный | 1390nm/- C39 | 20km | Не MSA | Белый |
| GTS-C4130-20DCTN | передатчик 3G CWDM SFP одиночный | 1410nm/- C41 | 20km | Не MSA | Серебр |
| GTS-C4330-20DCTN | передатчик 3G CWDM SFP одиночный | 1430nm/- C43 | 20km | Не MSA | Черный |
| GTS-C4530-20DCTN | передатчик 3G CWDM SFP одиночный | 1450nm/- C45 | 20km | Не MSA | Желтый апельсин |
| GTS-C4730-20DCTN | передатчик 3G CWDM SFP одиночный | 1470nm/- C47 | 20km | Не MSA | Серый цвет |
| GTS-C4930-20DCTN | передатчик 3G CWDM SFP одиночный | 1490nm/- C49 | 20km | Не MSA | Vlolet |
| GTS-C5130-20DCTN | передатчик 3G CWDM SFP одиночный | 1510nm/- C51 | 20km | Не MSA | Синь |
| GTS-C5330-20DCTN | передатчик 3G CWDM SFP одиночный | 1530nm/- C53 | 20km | Не MSA | Зеленый цвет |
| GTS-C5530-20DCTN | передатчик 3G CWDM SFP одиночный | 1550nm/- C55 | 20km | Не MSA | Желтый цвет |
| GTS-C5730-20DCTN | передатчик 3G CWDM SFP одиночный | 1570nm/- C57 | 20km | Не MSA | Апельсин |
| GTS-C5930-20DCTN | передатчик 3G CWDM SFP одиночный | 1590nm/- C59 | 20km | Не MSA | Красный |
| GTS-C6130-20DCTN | передатчик 3G CWDM SFP одиночный | 1610nm/- C61 | 20km | Не MSA | Браун |
Особенности
Коммерчески работая диапазон температур случая: 0℃ к 70℃
Применение
Определение PIN
