Подробная информация о продукте:
|
| Название продукта: | Передатчик SMPTE 3G CWDM SFP | Ширина полосы частот (Gbps): | 50M - 3G |
|---|---|---|---|
| Тип модуля: | Одиночное TX | длина волны: | 1270~1610nm CWDM TX 18Ch |
| Оптически соединитель: | LC | Передача: | 40km |
| Штыревая идентификация: | MSA | DDM: | Поддержанный |
| Выделить: | приемопередатчик 3Gbps видео- SFP,Приемопередатчик SMF видео- SFP,Приемопередатчик SMF SFP |
||
Модуль передатчика 40km патологических картин видео 3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nm одиночный SMF LC DDM MSA
Функциональная спецификация
| Название продукта | Передатчик SMPTE 3G CWDM SFP | Часть/нет. | GTS-Cxx30-40DCT |
| Ширина полосы частот (Gb/s) | 50Mb/s - 2.97Gb/s | Штыревая идентификация | MSA |
| Тип модуля | Передатчик только | Диапазон температур | 0 к 70°C |
| Разбивочная длина волны (TX) | Канал CWDM C27-C61 | Максимальное расстояние | 40km |
| Соединитель | Симплекс LC | Средства массовой информации | Однорежимное волокно |
| Тип передатчика | Лазер CWDM DFB | Тип приемника | N/A |
| Напряжение тока электропитания | 3.3V | Настоящий (типичный) | 350mA |
| Сила TX | -2~+3 dBm | Коэффициент вымирания | >5.0dB |
| Патологические картины | Да | DDM | Да |
| OEM/ODM | Поддержанный | MTBF | 1,000,000Hours |
| Применения | Интерфейсы SMPTE 297-2006 совместимые Электрическ-к-оптически | ||
| Интерфейсы обслуживания HDTV/SDTV | |||
Описание
Модуль передатчика GTS-Cxx30-40DCT SMPTE 3G CWDM SFP Gigaopto конструирован для одноканальных применений видео- передачи сверх 40KM над SMF через канал длины волны CWDM от 1270nm к 1610nm (20nm каждый шаг) с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s. Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Упорядочение информации

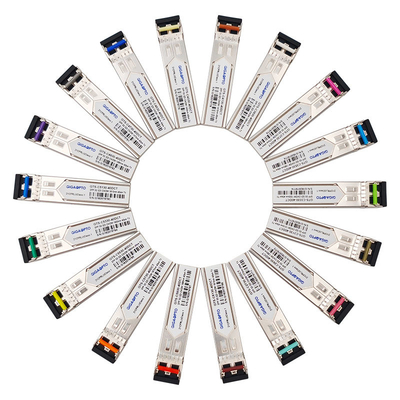

| Номер детали | Описание 3G DVI CWDM одиночное TX | Канал CWDM | Достигаемость | PIN-назначение | Цвет защелки |
| GTS-C2730-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1270nm/- C27 | 40km | MSA | Свет - пурпур |
| GTS-C2930-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1290nm/- C29 | 40km | MSA | Небесно-голубой |
| GTS-C3130-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1310nm/- C31 | 40km | MSA | Желтый зеленый цвет |
| GTS-C3330-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1330nm/- C33 | 40km | MSA | Желтое Ocher |
| GTS-C3530-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1350nm/- C35 | 40km | MSA | Пинк |
| GTS-C3730-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1370nm/- C37 | 40km | MSA | Беж |
| GTS-C3930-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1390nm/- C39 | 40km | MSA | Белый |
| GTS-C4130-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1410nm/- C41 | 40km | MSA | Серебр |
| GTS-C4330-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1430nm/- C43 | 40km | MSA | Черный |
| GTS-C4530-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1450nm/- C45 | 40km | MSA | Желтый апельсин |
| GTS-C4730-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1470nm/- C47 | 40km | MSA | Серый цвет |
| GTS-C4930-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1510nm/- C51 | 40km | MSA | Синь |
| GTS-C5330-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1530nm/- C53 | 40km | MSA | Зеленый цвет |
| GTS-C5530-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1550nm/- C55 | 40km | MSA | Желтый цвет |
| GTS-C5730-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1570nm/- C57 | 40km | MSA | Апельсин |
| GTS-C5930-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1590nm/- C59 | 40km | MSA | Красный |
| GTS-C6130-40DCT | Модули Одно-передатчика 3G-SDI SFP CWDM | 1610nm/- C61 | 40km | MSA | Браун |
Особенности
Применение
Определение PIN
