Подробная информация о продукте:
|
| Название продукта: | передатчик 3Gbps видео- SFP оптически | Скорость обработки данных (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Тип модуля: | Одиночный передатчик | длина волны: | 1270nm~1610nm CWDM CH |
| Оптически интерфейс: | Штепсельная розетка LC | Передача: | 40km |
| Штыревая идентификация: | Не MSA | OEM/ODM: | Поддержанный |
поддержка оптически передатчика CWDM 1270nm-1610nm 40km SMF LC 3Gbps видео- SFP для патологических картин сигнализирует DDM не MSA Pinout
Функциональная спецификация
| Название продукта | передатчик 3G DVI CWDM SFP | Номер детали | GTS-Cxx30-40DCTN |
| Битрейт (Gb/s) | 50Mb/s - 2.97Gb/s | Штыревая идентификация | Не MSA |
| Тип модуля | Передатчик только | Диапазон температур | 0 к 70°C |
| Разбивочная длина волны (TX) | Канал CWDM C27-C61 | Расстояние кабеля | 40km |
| Интерфейс | Симплекс LC | Средства массовой информации | Однорежимное волокно |
| Тип LD | CWDM DFB | Тип PD | N/A |
| Напряжение тока электропитания | 3.3V | Настоящий (Макс) | 350mA |
| Сила передатчика | -2~+3 dBm | Вымирани-коэффициент | >5.0dB |
| Патологические картины | с (дефолт) | DOM/DDM | Да |
| OEM/ODM | Поддержанный | MTBF | 1,000,000Hours |
| Применения |
Интерфейсы SMPTE 297-2006 совместимые Электрическ-к-оптически Интерфейсы обслуживания HDTV/SDTV |
||
Описание

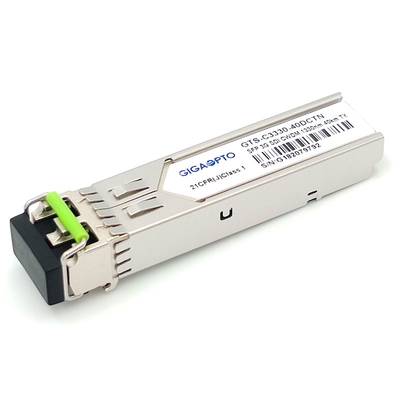

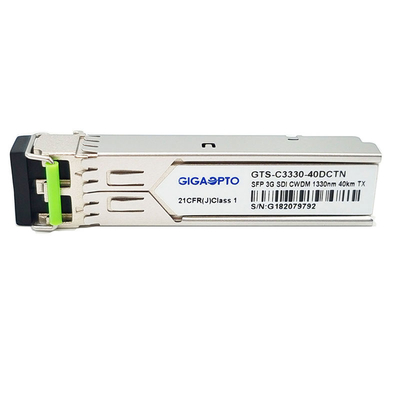

Модуль передатчика GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP Gigaopto конструирован для одноканальных применений видео- передачи сверх 40km над SMF через канал длины волны CWDM от 1270nm к 1610nm (20nm каждый шаг) с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s. Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Упорядочение информации

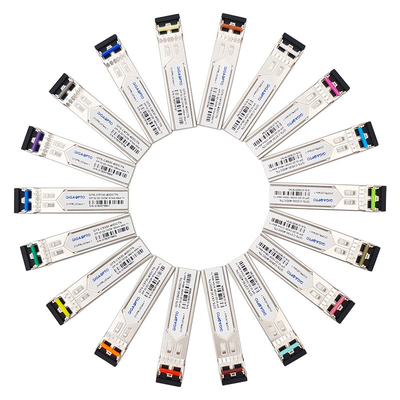

| Номер детали | Описание 3G SDI CWDM одиночное TX | CWDM/CH | Расстояние (KM) | PIN-назначение | Цвет защелки |
| GTS-C2730-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1270nm/- C27 | 40km | MSA | Свет - пурпур |
| GTS-C2930-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1290nm/- C29 | 40km | MSA | Небесно-голубой |
| GTS-C3130-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1310nm/- C31 | 40km | MSA | Желтый зеленый цвет |
| GTS-C3330-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1330nm/- C33 | 40km | MSA | Желтое Ocher |
| GTS-C3530-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1350nm/- C35 | 40km | MSA | Пинк |
| GTS-C3730-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1370nm/- C37 | 40km | MSA | Беж |
| GTS-C3930-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1390nm/- C39 | 40km | MSA | Белый |
| GTS-C4130-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1410nm/- C41 | 40km | MSA | Серебр |
| GTS-C4330-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1430nm/- C43 | 40km | MSA | Черный |
| GTS-C4530-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1450nm/- C45 | 40km | MSA | Желтый апельсин |
| GTS-C4730-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1470nm/- C47 | 40km | MSA | Серый цвет |
| GTS-C4930-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1510nm/- C51 | 40km | MSA | Синь |
| GTS-C5330-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1530nm/- C53 | 40km | MSA | Зеленый цвет |
| GTS-C5530-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1550nm/- C55 | 40km | MSA | Желтый цвет |
| GTS-C5730-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1570nm/- C57 | 40km | MSA | Апельсин |
| GTS-C5930-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1590nm/- C59 | 40km | MSA | Красный |
| GTS-C6130-40DCTN | передатчик 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM одиночный | 1610nm/- C61 | 40km | MSA | Браун |
Особенности
Применение
Определение PIN
Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).
SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G
SMPTE 259M: 143 до 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 и 1.485/1.001 Gb/s
SMPTE 424M: 2,97 и 2.97/1.001 Gb/s
Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
