Подробная информация о продукте:
|
| Деталь: | приемники 3G SFP BiDi двойные | Скорость обработки данных: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Тип: | Двойные приемники в BOSA | Разбивочная длина волны: | RX1_1310nm/RX2_1550nm |
| Соединитель: | Симплекс LC | Расстояние: | 10km |
| Назначение pin: | Non-MSA Pinout | OEM/ODM: | Доступный |
двойных приемников 3Gbps видео двухнаправленных 1310nm/1550nm цифровое/аудио модуль sfp поддерживают видео- патологические картины для SD-SDI, HD-SDI и 3G-SDI не MSA Pinout 10km LC DDM
Функциональная спецификация
| Название продукта | Приемники 3G-SDI BiDi двойные | Ширина полосы частот (Gbps) | 50 Mbit/s - 2,97 Gbit/s |
| Форм-фактор | SFP 2RX в 1-Fiber | Штыревая идентификация | Non-MSA Pinout |
| Видео- патологические картины | Поддержка | Температура | Работать: 0 к 70°C (32 к 158°F) |
| Разбивочная длина волны (RX) | 1310nm - RX1/1550nm-RX2 | Передача | 10km |
| Интерфейс | Симплексная штепсельная розетка LC | Тип волокна | SMF |
| Часть передатчика | N/A | Тип приемников | PIN (2*PIN в BOSA) |
| Напряжение тока электропитания | 3.3V | Течение поставки (Макс) | 200mA |
| Протоколы | SFP MSA | Перегрузка приемника | > 0dBm |
| Чувствительность приемника (PRBS) | SD-SDI:<-20dbm> | ||
| Чувствительность приемника (патологическая) | SD-SDI:<-16dbm> | ||
| Диагностика цифров | Поддержка | Гарантия | 3-летний |
| OEM/ODM | Поддержка | MTBF | 1,000,000Hours |
| Применение | Интерфейсы SMPTE 297-2006 совместимые Электрическ-к-оптически | ||
| Интерфейсы обслуживания HDTV/SDTV | |||
Расстояние связи
| Номер детали | SDI | Тариф данных | Максимальное расстояние связи |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Описание

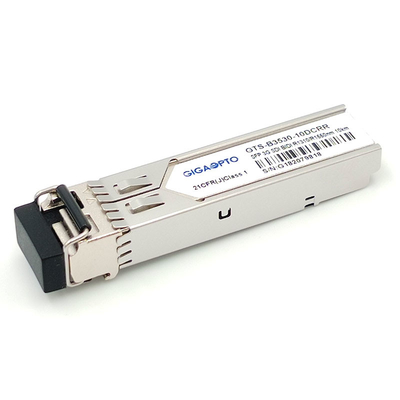

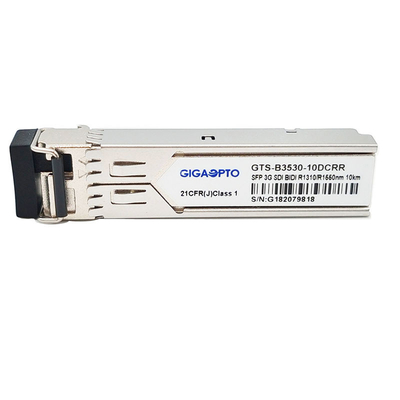

GTS-B3530-10DCRR 1 волокно двухнаправленное удваивает - модуль приемника канала конструирован для того чтобы передать оптически серийные цифровые сигналы как определено в SMPTE 297-2006. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s. Этот двойной модуль приемника специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Это с независимым 2 1310 1550 лазера nm приемников nm и. Каждый приемник может получить сигнал от 50 Mb/s к 2.97Gb/s с до 30km из однорежимного волокна при использовании GTS-B3530-10DCTT как передатчик. Максимальное расстояние 10km достижимо с патологическими сигналами 3Gb/s.
Особенности
Применение
Определение PIN
