Подробная информация о продукте:
|
| Название продукта: | приемопередатчик 6G SDI CWDM | Скорость обработки данных: | 50Mbps~6Gbps |
|---|---|---|---|
| Пакет: | SFP | Интерфейс: | Дуплекс LC |
| Достигаемость волокна: | 20km | Ключевые слова: | приемопередатчик 6G UHD-SDI |

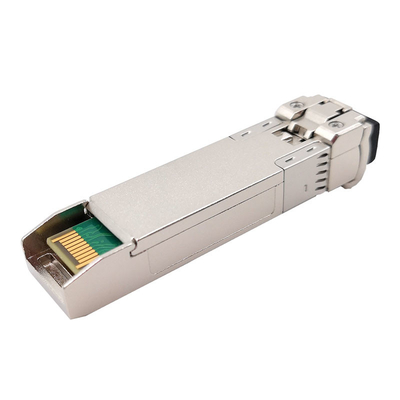

6Gbps CWDM 1270nm - видео- модуль приемопередатчика 1450nm для SD/HD/3G/6G/SDI
Описание продуктов 6серийприемопередатчикаG-SDICWDMSFP1270nm~1450nm
Эта видео- серия приемопередатчика 6Gbps высокая эффективность, рентабельный модуль для двухтрактных применений видео- передачи.
Оно поддерживает тарифы данных от 50Mbps к 5.94Gbps и специфически конструировано для крепкого представления в присутствии к картинам SDI патологическим для серийных тарифов SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M и ST-2081. Максимальная достигаемость до 20km связи над однорежимным волокном (SMF) через длину волны CWDM от 1270nm к каналу 1450nm.
Приемопередатчик включает 3 раздела: лазер DFB, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA), Reclocker, и регулятор MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Функциональная спецификация
| Название продукта | 6G видео- CWDM SFP | Битовая скорость | 50 Mbit/s - 5,94 Gbit/s |
| Тип модуля | Передатчик + приемник | MSA/Non-MSA Pinout | MSA |
| Форм-фактор | SFP | Рабочая температура | Коммерчески /Industrial |
| Канал длины волны | CWDM (1270~1450) nm | Передача | 20km |
| Оптически соединитель | Дуплекс LC | Тип кабеля | G.652 SMF |
| Тип LD | DFB CWDM | Тип PD | PIN |
| Подача напряжения | 3.3V | Поставка настоящая | 400mA (Макс) |
| Сила TX | -6~0dBm | Чувствительность приемника | < -14dB=""> |
| Коэффициент вымирания | >7.0dB | Перегрузка приемника | > 0.5dBm |
| Диагностика цифров | Поддержанный | Гарантия | 3 лет |
| Видео- патологическая поддержка картин | да | Вес | 0.025kg |
| Применение | SD/HD/3G/6G SDI | ||
Особенности
0°C к +70°C
-40°C к +85°C
Применения
Упорядочение информации

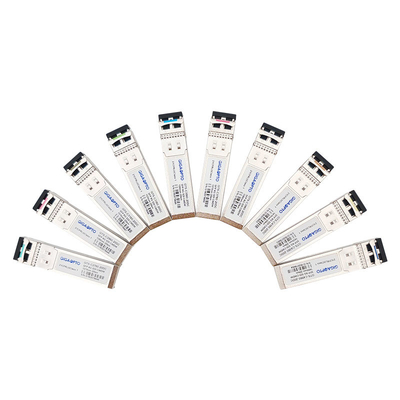

| Номер детали | Описание | Тариф данных | Канал CWDM | Расстояние кабеля | Цвет защелки |
| GTS-C2760-20DC | PIN 20km SMF двойной LC MSA модуля 1270nm 6G SDI CWDM DFB SFP | 6Gbps | 1270nm /-C27 | 20km | Свет - пурпур |
| GTS-C2960-20DC | PIN 20km SMF двойной LC MSA модуля 1290nm 6G SDI CWDM DFB SFP | 6Gbps | 1290nm/- C29 | 20km | Небесно-голубой |
| GTS-C3160-20DC | PIN 20km SMF двойной LC MSA модуля 1310nm 6G SDI CWDM DFB SFP | 6Gbps | 1310nm/- C31 | 20km | Желтый зеленый цвет |

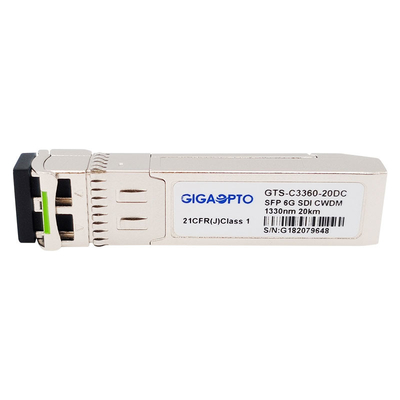

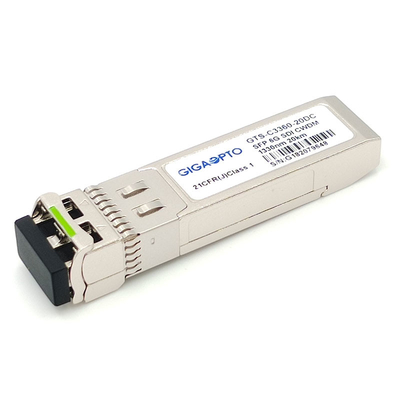

| GTS-C3360-20DC | PIN 20km SMF двойной LC MSA модуля 1330nm 6G SDI CWDM DFB SFP | 6Gbps | 1330nm/- C33 | 20km | Желтое Ocher |
| GTS-C3560-20DC | PIN 20km SMF двойной LC MSA модуля 1350nm 6G SDI CWDM DFB SFP | 6Gbps | 1350nm/- C35 | 20km | Пинк |
| GTS-C3760-20DC | PIN 20km SMF двойной LC MSA модуля 1370nm 6G SDI CWDM DFB SFP | 6Gbps | 1370nm/- C37 | 20km | Беж |
| GTS-C3960-20DC | PIN 20km SMF двойной LC MSA модуля 1390nm 6G SDI CWDM DFB SFP | 6Gbps | 1390nm/- C39 | 20km | Белый |
| GTS-C4160-20DC | PIN 20km SMF двойной LC MSA модуля 1410nm 6G SDI CWDM DFB SFP | 6Gbps | 1410nm/- C41 | 20km | Серебр |
| GTS-C4360-20DC | PIN 20km SMF двойной LC MSA модуля 1430nm 6G SDI CWDM DFB SFP | 6Gbps | 1430nm/- C43 | 20km | Черный |
| GTS-C4560-20DC | PIN 20km SMF двойной LC MSA модуля 1450nm 6G SDI CWDM DFB SFP | 6Gbps | 1450nm/- C45 | 20km | Желтый апельсин |
Определение PIN
