Подробная информация о продукте:
|
| Название продукта: | 6G SMPTE BIDI SFP | Битовая скорость: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Пакет/технология: | Волокно SFP 1 | Соединитель: | Симплекс LC |
| Достигаемость: | 10km | Ключевые слова: | 6G TX1310nm/RX1550nm |
модули MSA приемопередатчика 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km
Описание продуктов

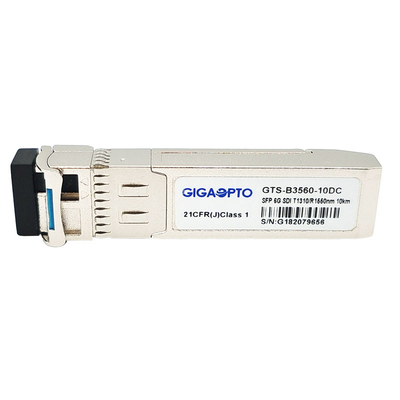

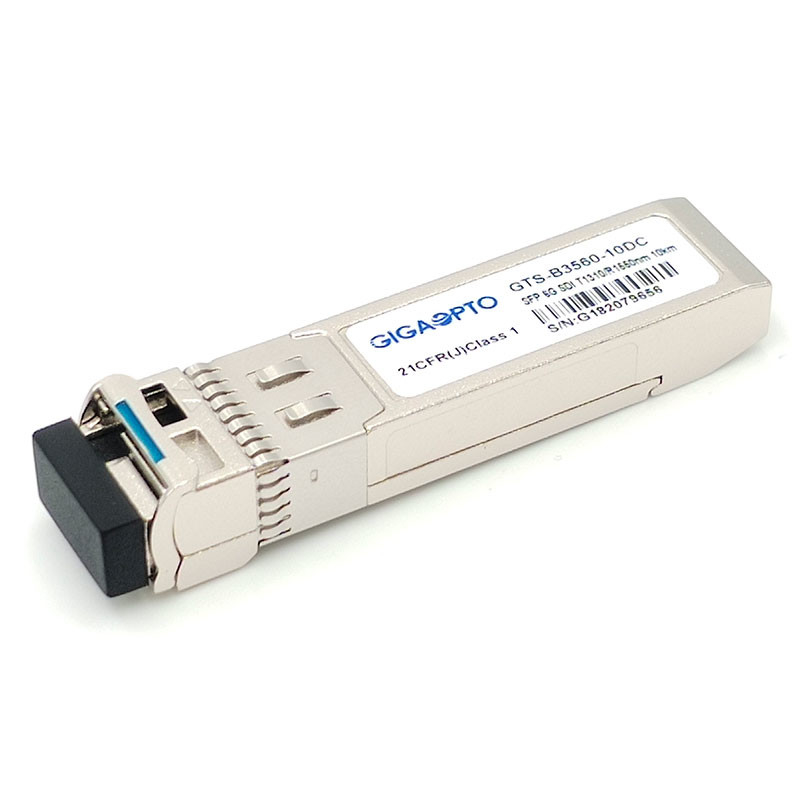

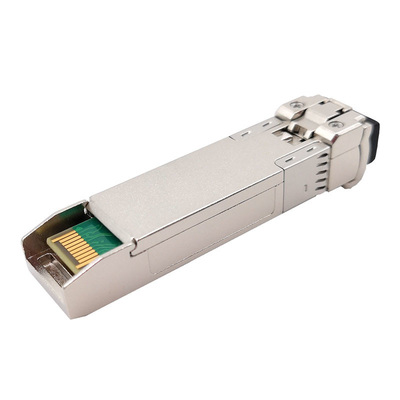

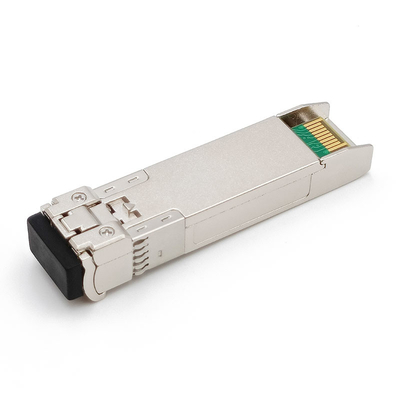

GTS-B3560-10DC Gigaopto один модуль приемопередатчика SFP волокна двухнаправленный оптически конструированный для применений видео- передачи.
Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 5.94Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M и серийный тариф ST-2081, максимальное расстояние 10 km достижим с патологическими сигналами 6Gbps над однорежимным волокном (SMF) с симплексным соединителем LC.
Приемопередатчик состоит из 3 разделов: передатчик лазера 1310nm DFB, фотодиод PIN 1550nm интегрированные с предусилителем транс-импеданса (TIA), Reclocker, и регулятора MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Функциональная спецификация
| Продукт | 6G видео- BiDi SFP | Номер детали | GTS-B3560-10DC |
| Тариф данным по Макс | 5.94Gb/s | MSA Pinout | Да |
| Типа Модул | Передатчик + приемник | Работая Temp. | 0°C к °C 70°C /-40 к +85°C |
| Разбивочная длина волны | 1310nm-TX/1550nm-RX | Передача волокна | 10km |
| Интерфейс /Polish | Симплексный LC UPC | Тип волокна | SMF G.652 |
| Тип передатчика | DFB BiDi | Тип приемника | PIN |
| Напряжение тока электропитания | 3.3V | Полные настоящие (типичный) | 200mA |
| Сила TX оптически | -6~+1dBm | Получите чувствительность | < -14dB=""> |
| Коэффициент вымирания | >7.0dB | Диагностики цифров | Да |
| Видео- патологические картины | Поддержка как дефолт | Вес | 0.025kg |
| Применение | SD/HD/3G/6G SDI | ||
Особенности
0°C к +70°C
-40°C к +85°C
Применения
Определение PIN
