Подробная информация о продукте:
|
| Продукт: | Модуль передатчика 6G-SDI CWDM | Тариф данных (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Тип модуля: | Одиночный передатчик | длина волны: | 1270~1450nm CWDM |
| Интерфейс: | Симплексная штепсельная розетка LC | Расстояние: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Поддержка |

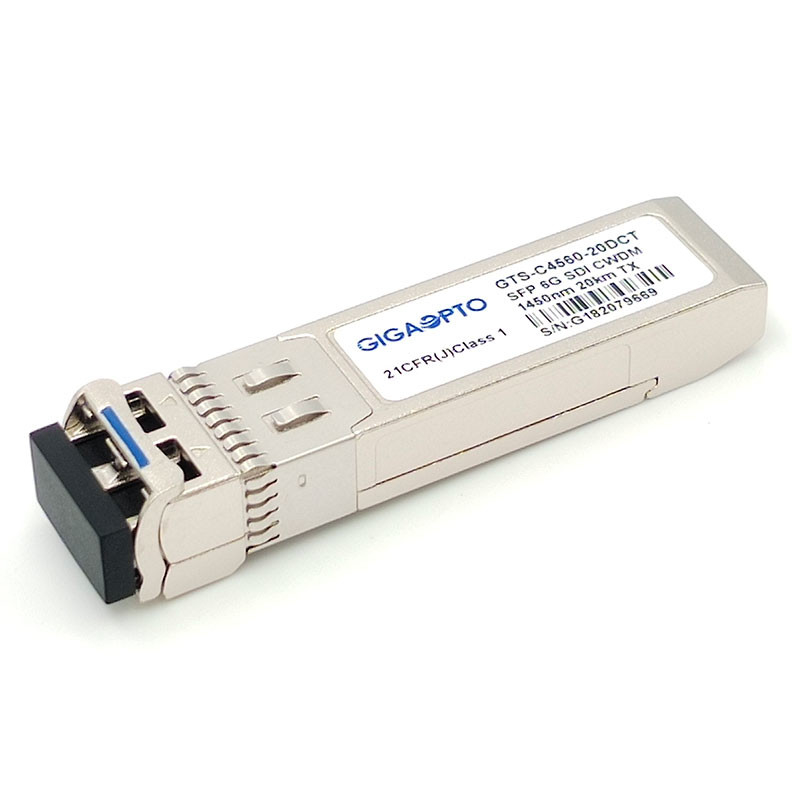

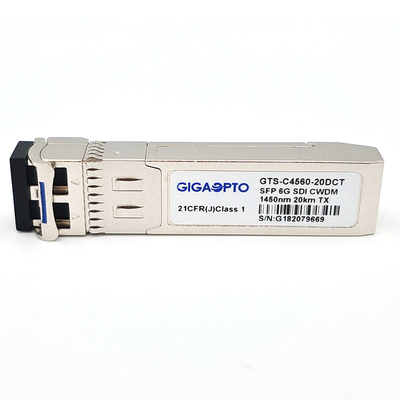

DOM MSA модуля передатчика 1270nm-1450nm 6G SDI одиночные CWDM 20km LC
Функциональная спецификация
| Продукт | Передатчик 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Сдержал Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Штыревая идентификация | MSA |
| Тип | Одиночный передатчик | Температура | 0 к 70°C (32 к 158°F) |
| Разбивочная длина волны (TX) | 1270nm~1450nm | Передача | 20km |
| Тип соединителя | Симплексный LC | Тип кабеля | G.652 SMF |
| Тип TX | Лазер CWDM DFB | Часть RX | N/A |
| Сила выхода TX (dBm) | -8~ -3dBm | Коэффициент вымирания (dB) | >5dB |
| Видео- патологические картины | Поддержка как дефолт | Контроль цифров диагностический | Поддержанный |
| OEM/ODM | Поддержанный | Время гарантии | 3 лет |
| Применения | SD/HD/3G/6G SDI | ||
Описание
Модуль передатчика GTS-Cxx60-20DCT 6G SDI Gigaopto видео- одиночный конструирован для одноканальных применений видео- передачи сверх 20km над волокном одиночного режима G.652 через канал длины волны CWDM от 1270nm к 1450nm (20nm каждый шаг) с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 5.94Gb/s. Этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для серийных тарифов SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M и ST-2081.
Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Этот модуль передатчика вполне уступчив с MSA SFP и SFF-8472, цифровая диагностическая контролируя функция в реальном времени доступно через интерфейс I2C.
Соответствующее для применений высоко-определения цифровых передавая.
Упорядочение информации

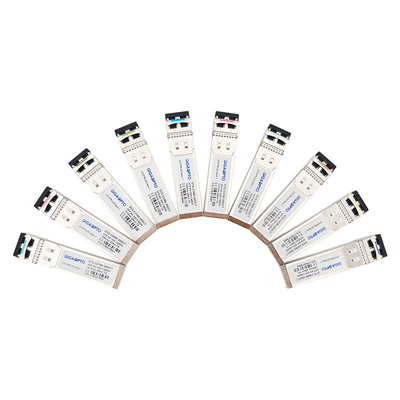

| Номер детали | Описание | Тариф данных | Канал CWDM | Максимальная достигаемость (KM) | Цвет защелки |
| GTS-C2760-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1270nm/- C27 | 20km | Свет - пурпур |
| GTS-C2960-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1290nm/- C29 | 20km | Небесно-голубой |
| GTS-C3160-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1310nm/- C31 | 20km | Желтый зеленый цвет |
| GTS-C3360-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1330nm/- C33 | 20km | Желтое Ocher |
| GTS-C3560-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1350nm/- C35 | 20km | Пинк |
| GTS-C3760-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1370nm/- C37 | 20km | Беж |
| GTS-C3960-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1390nm/- C39 | 20km | Белый |
| GTS-C4160-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1410nm/- C41 | 20km | Серебр |
| GTS-C4360-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1430nm/- C43 | 20km | Черный |
| GTS-C4560-20DCT | модуль передатчика LC 6G SDI CWDM одиночный MSA | 6Gbps | 1450nm/- C45 | 20km | Желтый апельсин |
Особенности
Применения
Определение PIN
