Подробная информация о продукте:
|
| Имя деталя: | передатчики 6G SDI BIDI двойные | Скорость: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| технология: | Двойное TX в одном BOSA, BIDI | Разбивочная длина волны: | 1310nm_TX1/1490nm_TX2 |
| Оптически соединитель: | Симплекс LC | Длина кабеля: | 10km |
| MSA/Non MSA: | Не MSA |

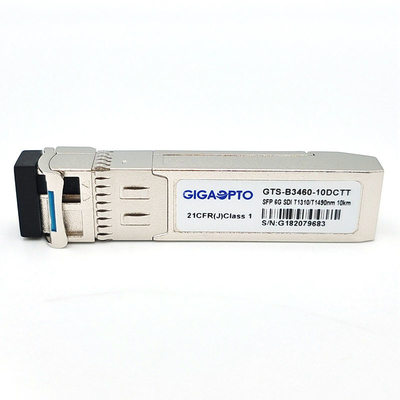

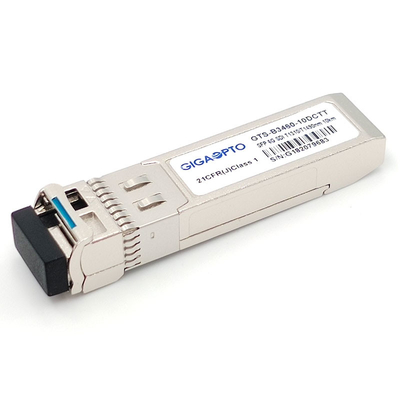

модули передатчиков Non-MSA 6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC двойные
Функциональная спецификация
| Имя деталя | передатчик 6G SDI SMPTE SFP двойной | P/N | GTS-B3460-10DCTT |
| Тип модуля | Двойное TX в BOSA, 1 волокне | Максимальная битовая скорость | 5.94Gbps |
| Форм-фактор | SFP BIDI | Окружающая среда | Работать -5 к 70°C |
| Разбивочная длина волны (TX) | 1310nm_TX1/1490nm_TX2 | Максимальное расстояние волокна | 10km @ 9/125μm SMF |
| Интерфейс | Симплексный LC UPC | Тип кабеля | Волокно одиночного режима |
| Передатчик | DFB | Часть приемника | N/A |
| Напряжение тока электропитания | 3.3V | Поставка настоящая | 500mA (Макс) |
| Сила выхода TX (dBm) | -8~0 dBm | Коэффициент вымирания | >3.5dB |
| Диагностика цифров | Поддержка (дефолт) | Штыревая идентификация | Non-MSA Pinout |
| Применение | SD/HD/3G/6G SDI | ||
Описание
GTS-B3460-10DCTT Gigaopto 1 волокно двухнаправленное - модулем передатчиков канала удваивает конструированным для того чтобы передать оптически серийные цифровые сигналы как определено в SMPTE 297-2006. Оно поддерживает тарифы данных от 143Mb/s к серийным тарифам 5.94Gb/s.This двойной модуль передатчика специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим на SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M и ST-2081.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Это с независимым 2 1310 1490 лазера nm передатчиков nm и. Максимальное расстояние 10 km достижимо с патологическими сигналами 6Gb/s.
Особенности
Реклама: -5°C~70°C
Применение
Стандарт
Определение Pin
| Pin никакой | Символ | Имя/описание | Сила Seq. | Примечания |
| 1 | VeeT | Земля передатчика | 1-ое | |
| 2 | NC | Не соединенный | 3-ее | |
| 3 | NC | Не соединенный | 3-ее | |
| 4 | MOD_ABS | Модуль отсутствующий, подключает с VeeT в модуле | 3-ее | 1 |
| 5 | SCL | двухпрободная линия часов последовательного интерфейса, LVTTL-I | 3-ее | 2 |
| 6 | SDA | двухпрободная телевизионная строка с данными телетекста последовательного интерфейса, LVTTL-I/O | 3-ее | 2 |
| 7 | VeeT | Земля передатчика | 1-ое | |
| 8 | TD2+ |
ДАННЫЕ ПО передатчика (1310nm) Не-перевернутые внутри. AC соединил. CML-I |
3-ее | |
| 9 | TD2- |
ДАННЫЕ ПО передатчика (1310nm) перевернутые внутри. AC соединил. CML-I |
3-ее | |
| 10 | TX2_DIS |
Входной сигнал отключения передатчика (1310nm), LVTTL-I Высокий: Передатчик Низкий уровень: Передатчик дальше |
3-ее | 3 |
| 11 | Лавируйте | Земля приемника | 1-ое | |
| 12 | NC | Не соединенный | 3-ее | |
| 13 | NC | Не соединенный | 3-ее | |
| 14 | VeeT | Земля передатчика | 1-ое | |
| 15 | VccT | Электропитание передатчика | 2-ое | |
| 16 | VccT | Электропитание передатчика | 2-ое | |
| 17 | VeeT | Земля передатчика | 1-ое | |
| 18 | TD1+ |
ДАННЫЕ ПО передатчика (1490nm) Не-перевернутые внутри. AC соединил. CML-I |
3-ее | |
| 19 | TD1- |
ДАННЫЕ ПО передатчика (1490nm) перевернутые внутри. AC соединил. CML-I |
3-ее | |
| 20 | TX1_DIS |
Отключение передатчика (1490nm), LVTTL-I Высокий: Передатчик Низкий уровень: Передатчик дальше |
3-ее | 4 |
Сила Seq.: Последовательность захвата Pin во время горячий затыкать.
Примечание 1. MOD_ABS подключено с VeeT внутри модуля.
Примечание 2. SDA&SCL (I2C) будет вытягивано вверх с 4.7k - резисторами 10kΩ на доске хозяина.
Примечание 3. Tx2_DIS вытягивано до VccT с 4.7k - резистора 10kΩ внутри модуля.
Примечание 4. Tx1_DIS вытягивано до VccT с 4.7k - резистора 10kΩ внутри модуля.
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
