Подробная информация о продукте:
|
| Деталь: | приемники 6G SDI видео- BIDI двойные | технология: | 2 приемник в BOSA, 1 волокно |
|---|---|---|---|
| Пакет: | SFP | Разбивочная длина волны: | RX1_1310nm/RX2_1490nm |
| Интерфейс: | Симплексный LC | Рабочая температура: | -5 к 70°C |
| Гарантия: | 3 лет | Ключевые слова: | 6G-SDI удваивают модуль приемника PIN |

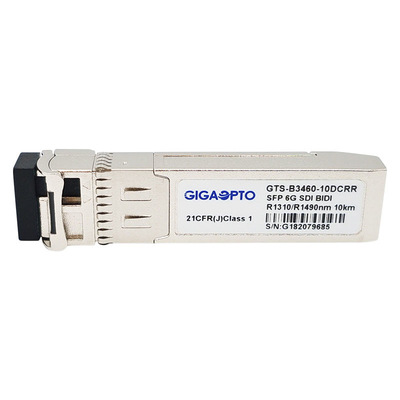

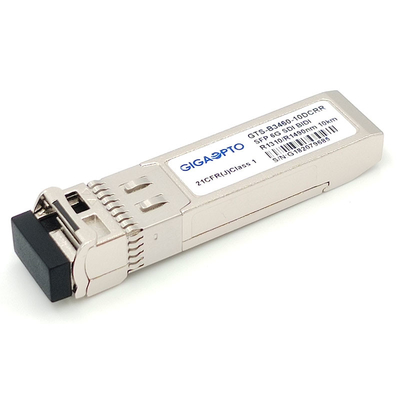

модуль приемников Non-MSA PIN 10km SMF BIDI LC 6G SDI SMPTE SFP RX1310nm RX1490nm двойной
Функциональная спецификация
| Имя деталя | приемники 6G SDI SMPTE SFP двойные | P/N | GTS-B3460-10DCRR |
| Тип модуля | Двойное RX в BOSA, 1 волокне | Ширина полосы частот (Gbps) | 0.143Gbps - 5.94Gbps |
| Форм-фактор | SFP BIDI | Окружающая среда | Работать -5 к 70°C |
| Длина волны | RX1_1310nm/RX2_1490nm | Достигаемость | 10km @ 9/125μm SMF |
| Тип соединителя | Симплекс LC | Тип кабеля | G.652 SMF |
| Часть передатчика | N/A | Тип приемника | Фотодетектор PIN |
| Напряжение тока электропитания | 3.3V | Течение поставки (Макс) | 500mA |
| Чувствительность приемника | <-15dbm> | Сила сатурации входного сигнала | > 0dBm |
| Диагностика (DDM/DOM) | Поддержка | Штыревая идентификация | Non-MSA Pinout |
| Вес блока | 0.025kg | Время гарантии ограниченное | 36-Month |
| Применение | SD/HD/3G/6G SDI | ||
Описание
GTS-B3460-10DCRR 1 волокно двухнаправленное - модулем приемника канала удваивает конструированным для того чтобы получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006. Оно поддерживает тарифы данных от 143Mb/s к серийным тарифам 5.94Gb/s.This двойной модуль приемника специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим на SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M и ST-2081.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Это с независимым 2 1310 nm и детектор фото PIN 1490 nm. Максимальное расстояние 10 km достижимо с патологическими сигналами 6Gb/s.
Особенности
Применение
Стандарт
Определение Pin
| Pin никакой | Символ | Имя/описание | Сила Seq. | Примечания |
| 1 | Лавируйте | Земля приемника | 1-ое | |
| 2 | RD2- |
ДАННЫЕ ПО приемника (1310nm) перевернутые вне. AC соединил. CML-O |
3-ее | |
| 3 | RD2+ |
ДАННЫЕ ПО приемника (1310nm) Не-перевернутые вне. AC соединил. CML-O |
3-ее | |
| 4 | MOD_ABS | Модуль отсутствующий, подключает для того чтобы лавировать в модуле | 3-ее | 1 |
| 5 | SCL | двухпрободная линия часов последовательного интерфейса, LVTTL-I | 3-ее | 2 |
| 6 | SDA | двухпрободная телевизионная строка с данными телетекста последовательного интерфейса, LVTTL-I/O | 3-ее | 2 |
| 7 | Лавируйте | Земля приемника | 3-ее | |
| 8 | NC | Не соединенный | 3-ее | |
| 9 | NC | Не соединенный | 3-ее | |
| 10 | RX_LOS1 |
Потеря приемника (1490nm) индикации сигнала, LVTTL-O Высокий: потеря сигнала Низкий уровень: обнаруженный сигнал |
1-ое | 3 |
| 11 | Лавируйте | Земля приемника | 1-ое | |
| 12 | RD1- |
ДАННЫЕ ПО приемника (1490nm) перевернутые вне. AC соединил. CML-O |
3-ее | |
| 13 | RD1+ |
ДАННЫЕ ПО приемника (1490nm) Не-перевернутые вне. AC соединил. CML-O |
3-ее | |
| 14 | Лавируйте | Земля приемника | 1-ое | |
| 15 | VccR | Электропитание приемника | 2-ое | |
| 16 | VccR | Электропитание приемника | 2-ое | |
| 17 | Лавируйте | Земля приемника | 1-ое | |
| 18 | NC | Не соединенный | 3-ее | |
| 19 | NC | Не соединенный | 3-ее | |
| 20 | RX_LOS2 |
Потеря приемника (1310nm) индикации сигнала, LVTTL-O Высокий: потеря сигнала Низкий уровень: обнаруженный сигнал |
1-ое | 4 |
Сила Seq.: Последовательность захвата Pin во время горячий затыкать.
Примечание 1. MOD_ABS подключено с VeeT внутри модуля.
Примечание 2. SDA&SCL (I2C) будет вытягивано вверх с 4.7k - резисторами 10kΩ на доске хозяина.
Примечание 3. RX_LOS1 будет вытягивано вверх с 4.7k - резисторами 10kΩ на доске хозяина.
Примечание 4. t RX_LOS2 будет вытягивано вверх с 4.7k - резисторами 10kΩ на доске хозяина.
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
